最近推出了一款全新的功率MOSFET產品,名為SGT(Shielded Gate Trench屏蔽柵溝槽)技術。這項技術通過改變MOSFET內部電場的形態,將傳統的三角形電場變?yōu)轭?lèi)似壓縮的梯形電場,從而進一步減小EPI層的厚度,降低導通電阻Rds(on)。新一代中低壓功率MOSFET產品已廣泛采用SGT技術。

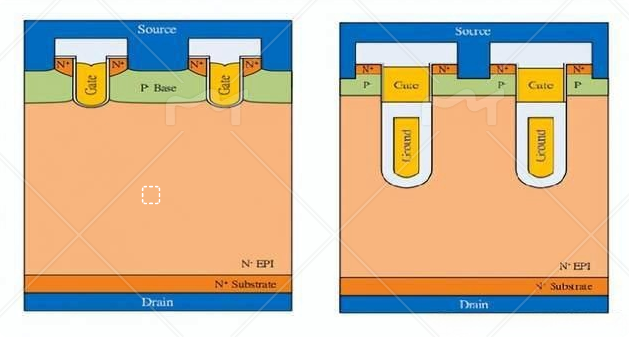

(Trench MOS和SGT MOS器件結構圖)
SGT MOSFET與傳統的溝槽型MOSFET相比具有許多優勢。SGT工藝挖掘深度比普通溝槽工藝深3-5倍,通過在柵電極下方增加一塊多晶硅電極,即屏蔽電極或耦合電極,實現了屏蔽柵極與漂移區的作用。這樣一來,SGT MOSFET減小了米勒電容和柵電荷,提高了開關速度并降低了開關損耗。同時,SGT MOSFET減小了漂移區臨界電場強度,降低了導通電阻,內阻比普通溝槽型MOSFET低2倍以上。

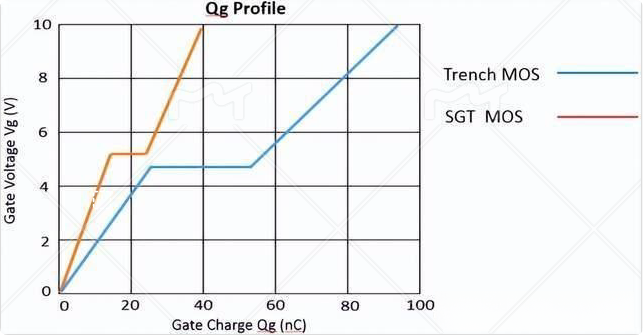

(Trench MOS和SGT MOS柵電荷對比)
采用SGT技術制造的MOSFET減小了寄生電容和導通電阻,提升了芯片性能,并減小了芯片面積。與普通溝槽型MOSFET相比,在相同功耗下,SGT MOSFET的芯片面積減少超過40%。此外,SGT MOSFET在雪崩時能夠更好地承受雪崩擊穿和浪涌電流,具有較高的功率密度。

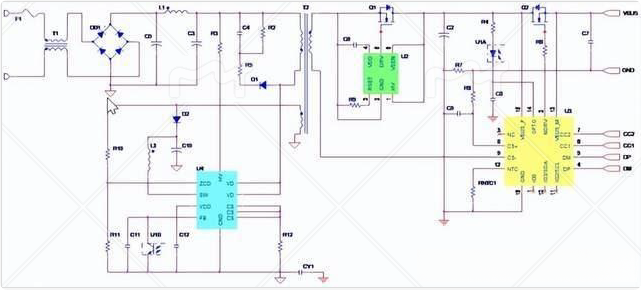

(應用于同步整流SGT MOS)
隨著手機快充、電動汽車、無刷電機和移動儲能的興起,中低壓MOSFET的需求越來越大。SGT MOSFET作為中低壓MOSFET的代表,被廣泛應用于手機快充、電機驅動和電源管理系統等領域,成為核心功率關鍵部件。
