MOS管實戰之如何實現大電流的單向?qū)娐泛蚏C電路應用疑惑？

如何實現大電流的單向?qū)娐罚?/span>

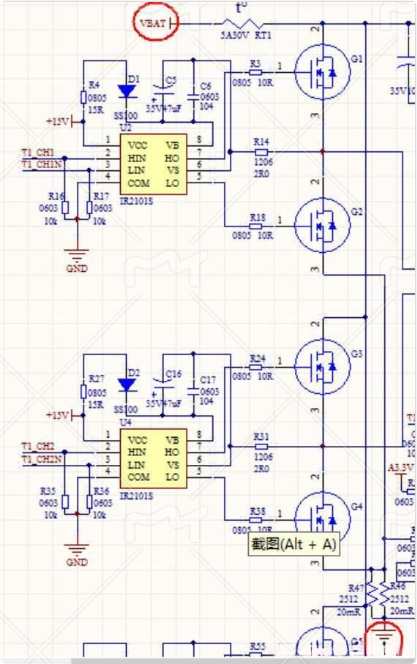

用四個MOS管搭了個H橋電路來驅動直流電機，現在的問題是在斷電的情況下，外力轉動電機會發電回流到主電路VBAT中

問：有沒有合適的方法解決這個問題呢？

MOS管RC電路應用疑惑

在功放的輸出端（推挽輸出），RC電路主要還是要減小電壓對MOS管的沖擊。

An LC filter on the output of the Class-D amplifier can be used to attenuate the ringing. reducing radiated emissions. However, this does not reduce the voltage stress on the power MOSFETS.

問：如果是這樣的話，功放芯片的推薦電路拓?fù)渲?，RC電路（3.3Ω+10nF），不是應該LC電路之前（綠色箭頭處）更好嗎？怎么接到了LC之后靠近負載揚聲器的地方？

【上期問題解答】

1.圖中Q2和Q4是沒法導通的。NMOS管能不能導通主要看柵源極壓差或者柵漏極壓差，只要電壓夠了就能導通，圖片中源極下面有個10K電阻，所以NMOS基本是沒法導通的；

2.NMOS是N溝道的，能夠雙向?qū)?，只要柵極與其他兩端電壓差足夠就行
