MOSFET柵極-源極的下拉電阻有什么作用?

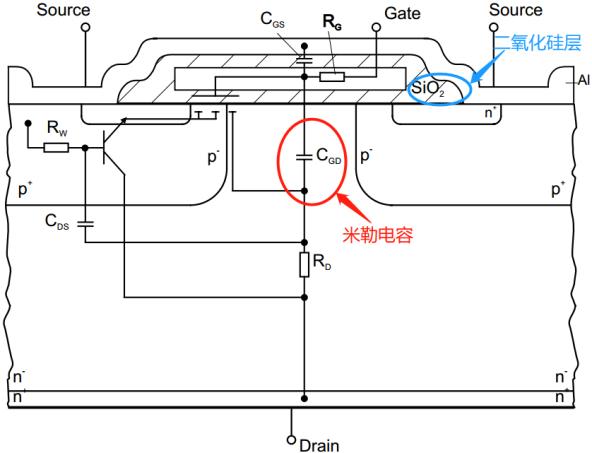

米勒電容:在柵極(G)和漏極(D)之間的一個寄生電容。
當MOSFET關斷時,米勒電容的存在,會使MOS管的Vds產生一個電壓從接近0(飽和壓降)到母線的變化過程,這個電壓變化率就是“dv/dt”,然而電容就是電壓變化發生作用的器件,電壓在電容兩端變化,即產生電流“i”。
![1714360506761037.jpg 8435e5dde71190ef44c1c0a1b842e61bfdfa6078[1].jpg](/uploads/admin/1/remote/676a5ef26922f.png)
GS之間有一層絕緣體,也就是二氧化硅(SiO2),因此G-S之間就是高阻抗(幾十到幾百兆不等),一旦驅動異常,它可能會通過米勒電容的電流給G-S充電,小電流高阻抗可能對應著高電壓,柵極電壓被充電,當超過門檻電壓“Vgs(th)”,就會導致MOSFET重新開通,這是十分危險的情況。
可以看這個反激電源拓?fù)涞?a target="_self">MOSFET驅動,它就是米勒電容電流通過驅動芯片內部下拉低阻回路進行釋放,避免柵極被充高而誤導通。
![1714360512331291.jpg ac6eddc451da81cb6b1c20f1243fab1b082431fe[1].jpg](/uploads/admin/1/remote/676a5ef2d78aa.png)

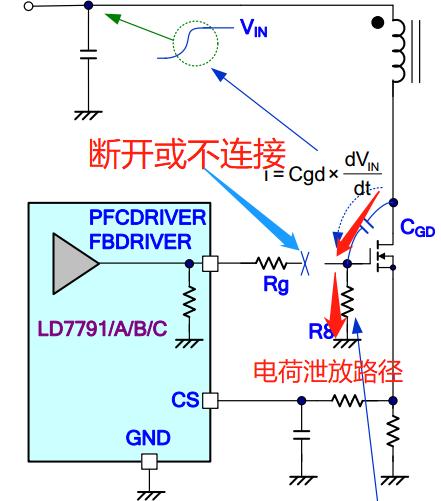

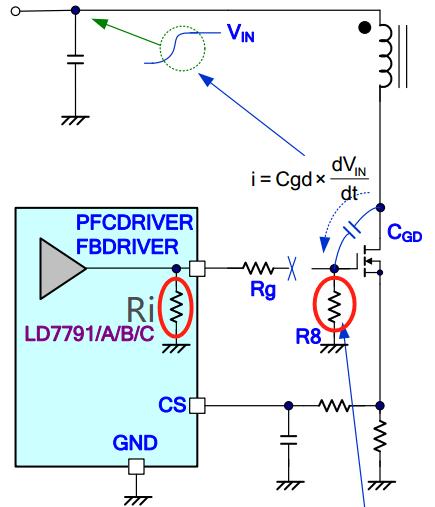

在這里我們就知道了,驅動芯片內部已經存在泄放下拉電阻,但如果驅動電阻Rg在以外情況下開路或者沒有連接,那么下拉電阻(R8)就可以給米勒電容提供泄放路徑,讓MOS管G-S之間保持低阻抗,穩定安全狀態。這就是下拉電阻的重要作用了。
![1714360519784147.jpg 024f78f0f736afc34c0dd8dbc54090c9b64512f5[1].jpg](/uploads/admin/1/remote/676a5ef34fd61.png)
![1714360524852701.jpg 79f0f736afc37931d26283589d9dcc4843a9111b[1].jpg](/uploads/admin/1/remote/676a5ef3b81d8.png)
下拉電阻還有另一個作用:預保護電阻
我們知道MOS管G-S是高阻抗,這也是為什么它是 ESD敏感器件的原因。它的高電壓施加在門極不易泄放,累積過程會損壞G-S極之間那層二氧化硅,導致器件失效。
因此,下拉電阻還兼顧了功耗和實際泄放效果。一般這個電阻選值在中小功率電源中(0~500W)選擇大概10K-20K,大功率電源選擇4.7K~10K。
好了,本期內容就到這里!感謝大家的支持!
