MOS管防反接：是用Nmos還是Pmos？

MOS管防反接：是用Nmos還是Pmos？

在電路設計中，二極管和 MOS 管都能用于防反接。不過，二極管存在壓降和功耗問題，僅適用于小電流、低功耗場景。所以，在大多數情況下，我們會采用 MOS 管防反接電路。

這時，問題來了：選用 NMOS 管還是 PMOS 管呢？

通常，我們優先考慮 NMOS 管。這是因?yàn)?，NMOS 的導通電阻通常比 PMOS 更小。

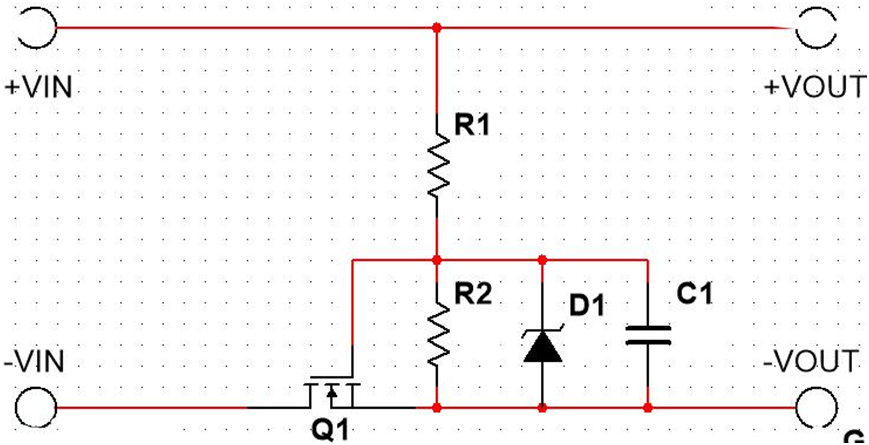

NMOS管防反接電路

NMOS 管接在電源負極，給柵極施加高電平時MOS 管導通。電阻 R1 為 MOS 管提供電壓偏置，利用 MOS 管的開關特性來控制電路的導通與斷開，進而防止電源反接對負載造成損壞。

當電源正接時，R1 為 MOS 管提供 VGS 電壓，使其飽和導通；電源反接時，MOS 管無法導通，起到了防反接的作用。這樣就有效解決了傳統二極管電源防反接方案中壓降和功耗過大的問題。

另外，電路中的 D1 是穩壓管，它能防止柵源電壓過高，避免 MOS 管被擊穿。

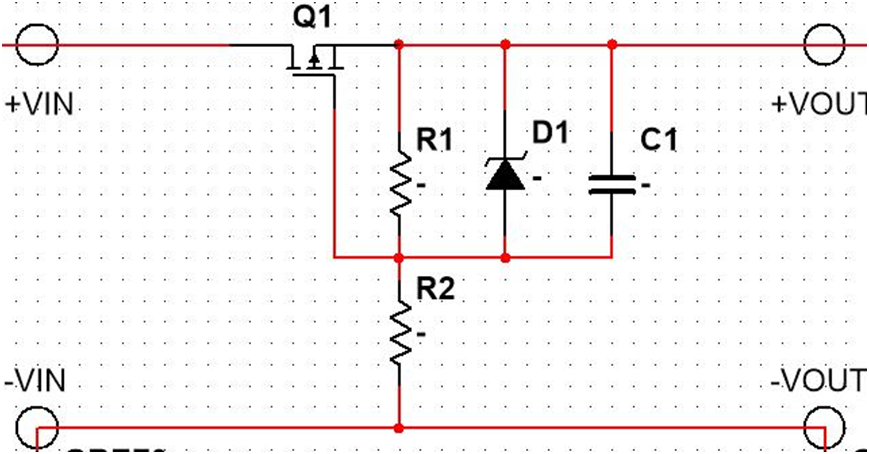

PMOS管防反接電路

PMOS 管防反接電路同樣可以實現防反接功能。PMOS管接在電源正極，給柵極施加低電平時MOS 管導通。但由于 NMOS 管不僅導通電阻比 PMOS 管小，而且價格相對更便宜，在實際應用中，NMOS 管往往是更優的選擇。
