MOS管電流保護電路的工作原理是如何的？

MOS管電流保護電路的工作原理是如何的？

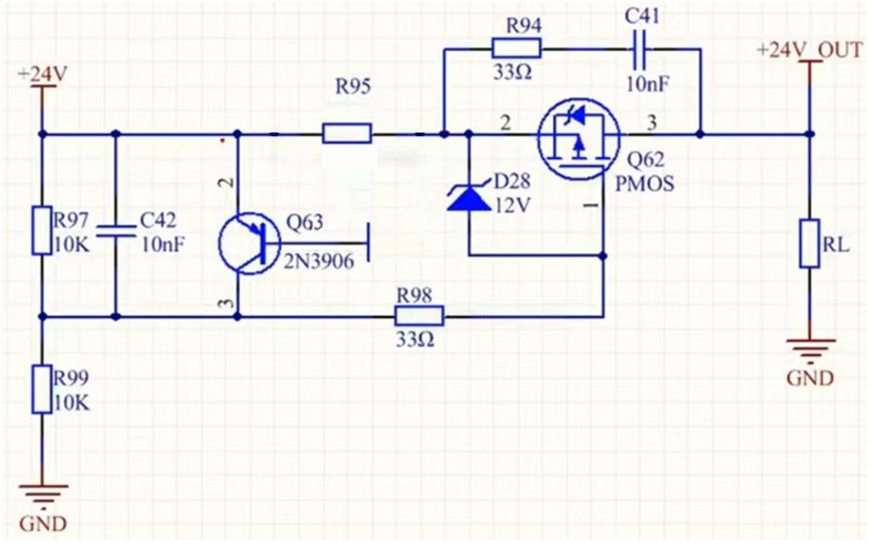

我們先來看它的電路工作原理

初始狀態
當電路上電后，由于 R97 和 R99 的分壓， Q63 的基極電壓被拉高，處于截止狀態。此時，MOS 管 Q62 的柵極電壓接近源極電壓（+24V），由于柵源電壓Vgs 小于閾值電壓（因為穩壓二極管 D28 的存在，柵極電壓被鉗位在約 + 12V），MOS 管處于截止狀態，輸出端 OUT 無輸出。

導通狀態
當 Q63 基極施加一個低電平信號（例如通過外部控制電路）時， Q63 導通，其集電極電壓被拉低。此時，MOS 管 Q62 的柵極電壓通過 R98 接地，柵源電壓Vgs 大于閾值電壓，MOS 管導通，電源通過 MOS 管向負載 RL 供電，輸出端 OUT 輸出 + 24V 電壓。

那又是怎么保護電路的呢？

電阻 R95 為檢流電阻，阻值為 0.7 Ω。當負載電流超過 1A 或者輸出短路時，檢流電阻 R95 兩端的壓降會超過 0.7V。此時，Q63 處于飽和狀態，其集電極與發射極之間的飽和壓降約為 0.3V，由于三極管的發射級和集電極是和 MOS 的源極和柵極并聯的，所以此時 MOS 管 Q62 的柵源電壓被鉗位在 0.3V 左右，Vgs 不再滿足開啟條件，PMOS 管 Q62 關閉，切斷后級輸出，從而可以有效保護負載和后級電路。
