整流橋的好壞如何辨別?

整流橋的好壞如何辨別?

整流橋作為一種功率元器件，非常廣泛，應用于各種電源設備。整流橋是利用二極管的單向導通性進行整流的最常用的電路，常用來將交流電轉變?yōu)橹绷麟姟Ｄ敲凑鳂虻暮脡娜绾伪鎰e。

    個別整流橋標注因某些原因不能識別則可以用以下兩種方法辨別：

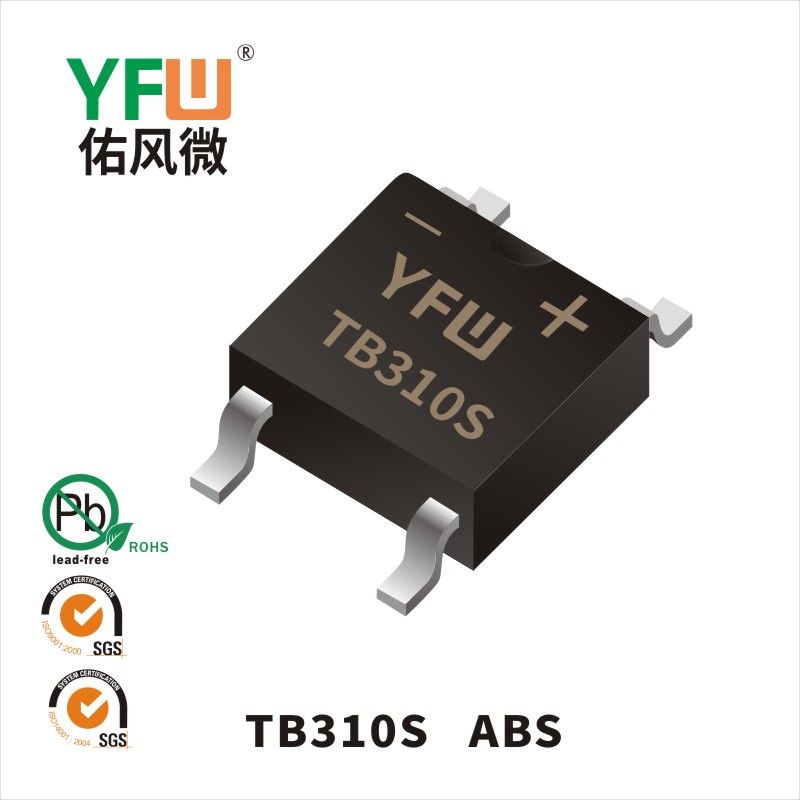

    1、外觀判別法。全橋由四只二極管組成，有四個引腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”，兩只二極管正極的連接點是全橋直流輸出端的“負極”。大多數的整流全橋上，均標注有“+”、“-”、“~”符號。(其中“+”為整流后輸出電壓的正極，“-”為輸出電壓的負極，“~”為交流電壓輸入端)，很容易確定出各電極。

    2、萬用表檢測法。如果組件的正、負極性標記已模糊不清，也可采用萬用表對其進行檢測。檢測時，將萬用表置“R×1k”擋，黑表筆接全橋組件的某個引腳，用紅表筆分別測量其余三個引腳，如果測得的阻值都為無窮大，則此黑表筆所接的引腳為全橋組件的直流輸出正極;如果測得的阻值均在4~l0kΩ范圍內，則此時黑表所接的引腳為全橋組件直流輸出負極，而其余的兩個引腳則是全橋組件的交流輸入引腳。

    檢測時，可通過萬用表分別測量“+”極與兩個“～”極、“一”極與兩個“～”之間各整流二極管的正、反向電阻值(與普通二極管的測量方法相同)是否正常，即可判斷該全橋是否損壞。若測得全橋內某只二極管的正、反向電阻值均為0或均為無窮大，則可判斷該二極管已擊穿或開路損壞。
