有關MOS管實戰應用之使用IR2110，自舉驅動MOS管的問題

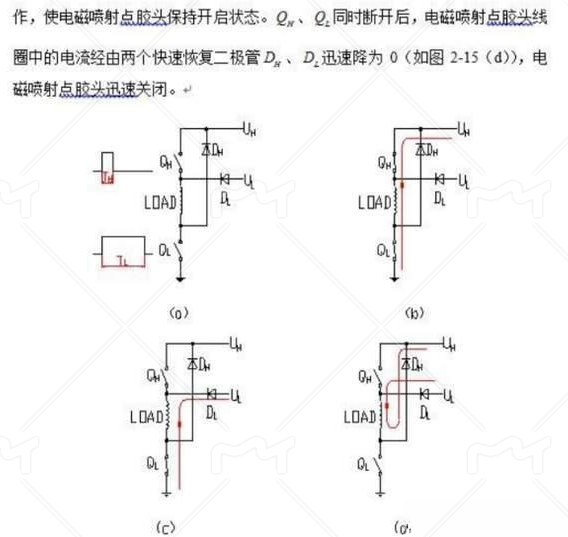

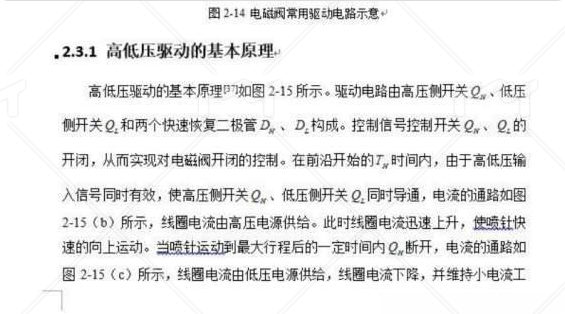

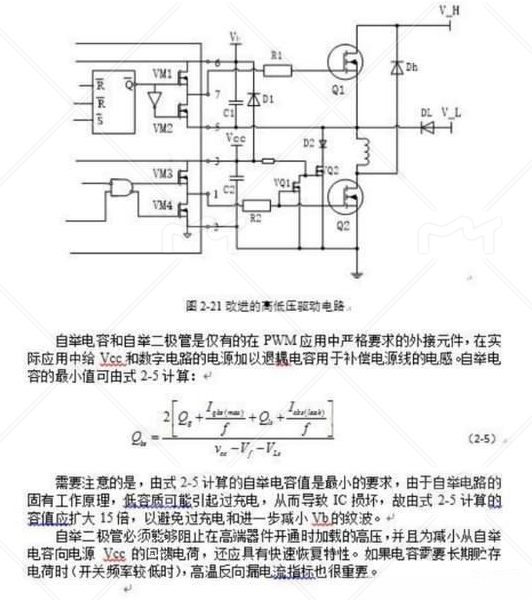

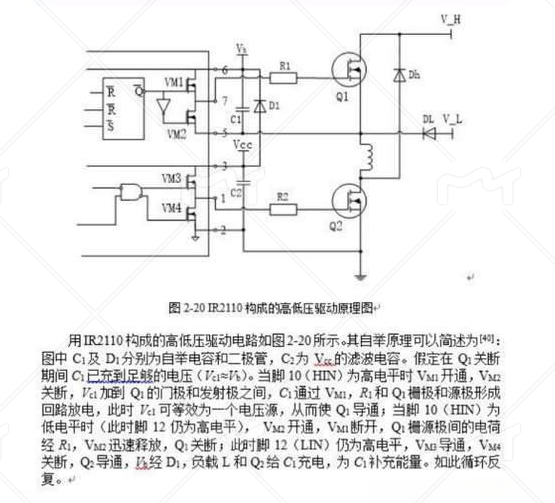

使用IR2110，自舉驅動mos管的問題， 電路圖和有關的說明文字如下，要做的是在IR2110的輸入端，輸入兩個信號，輸出信號時，上面那個信號自舉，下面不需要自舉，圖片中的 VH 是等于15V，VL是等于5V，圖中的mos管開啟電壓是４.５v。

那么本期的問題是：

1，兩個輸入信號的電壓需要多少V？

2，圖片中那個Vb和Vcc都需要多大呢？

PS：IR2110是一種高低側驅動器，可以用于驅動MOS管或IGBT等功率器件。其中的自舉電路可以提供高側驅動器的所需電源，從而實現高側驅動器的正常工作。具體來說，IR2110的自舉電路可以通過將高側驅動器的輸出信號反向輸送到一個電容器上，然后通過一個二極管將電容器的電荷轉移到高側驅動器的VCC引腳上，從而實現高側驅動器所需的電源電壓。

【上期問題解答】

問題一答案：VCC 3.3V的話。只需要換成PMOS然后做個上拉改成低電平導通即可，直接IO用開漏設計即可。

問題分析，用NMOS，管子應該接在負載與地之間，否則VGS電壓無法滿足飽和導通的要求。你那么接，負載上得到的電壓將抵消部分VGS，導致VGS不足，自然電壓不足。不過，若NMOS接在負載與地之間，如果負載與系統共地，顯然，這么接是無效的，而藍牙板顯然要求與系統共地。所以，用電源控制法只能采用PMOS驅動。

問題二答案：從圖示看，MOS管損壞的可能是過壓擊穿損壞?？梢試L試在GS兩端加16V穩壓管，或者開關端加濾波電容。
