低EMI優化設計,內置6個快速恢復功率MOSFET和快恢復二極管的三相全橋智能功率模塊（IPM）方案芯片

一、主要概述

高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于功率電機驅動。其內置了6個IGBT和3個半橋HVIC 柵極驅動電路。

    內部集成了欠壓保護、過流保護電路、SD 使能關斷功能，提供了優異的保護和故障安全操作。

    由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。電路提供一個溫度感測輸出端口，另外內部集成了自舉二極管，簡化了外圍線路。

二，功能描述

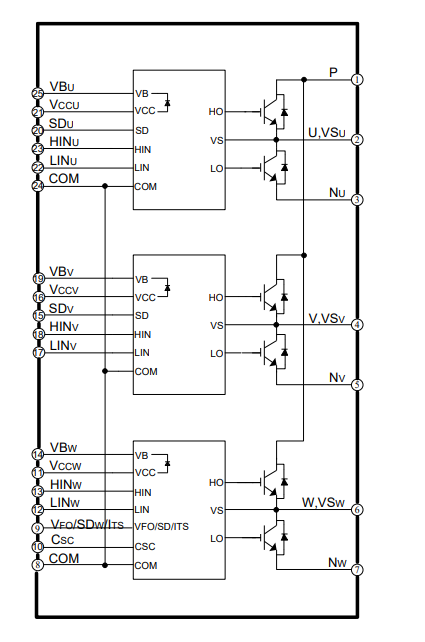

    該模塊集成三路半橋驅動及功率輸出。

    驅動電路中集成高低側驅動、互鎖邏輯、欠壓保護、過溫保護、自舉等功能。三路驅動基本功能一致，不同之處為，W 相的使能端口同時也是故障信號輸出端口及溫度感

測輸出端口，另外增加了過流檢測功能。

    電路工作時，接受來自輸入端口的信號，并生成對應的驅動信號。當電路檢測到過流保護端口 CSC 的輸入電壓低于保護電壓時，電路為正常工作狀態，不觸發過流保護功能；而當電路檢測到過流保護端口 CSC 電壓高于保護電壓時，無論輸入信號處于何種狀態，輸出均會進入強制被關斷的狀態，同時故障輸出端口電壓被拉低。

    ITS為電路溫度感測端輸出，其輸出隨溫度上升而線性增大的電流。應用時接上拉電阻，該電壓呈負溫特性。

    電路正常工作時，使能端口 SD 電壓置為高電平；該端口任何時候電平被拉低，電路均進入關斷狀態。

三，主要特點

● 集成3路半橋驅動

● 內置6個IGBT

● 內置欠壓保護

● 內置過流保護

● SD使能關斷

● 內置自舉二極管

● 完全兼容 3.3V、5V 和15V的MCU的接口，高電平有效

● 溫度感測功能

● 3個獨立的負直流端用于變頻器電流檢測的應用

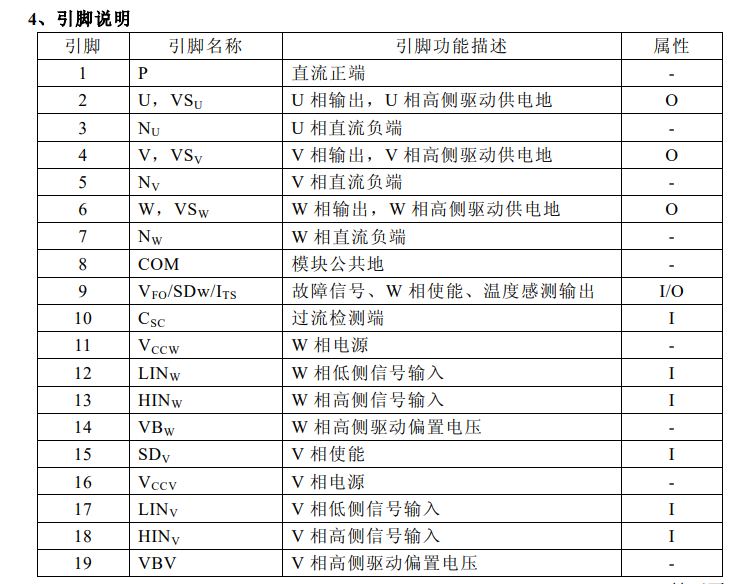

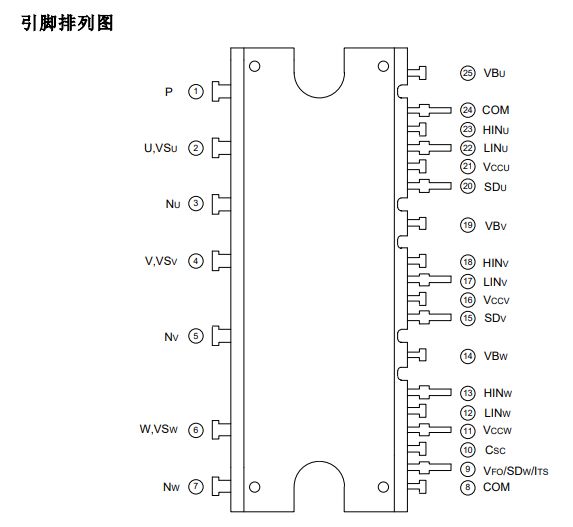

● 封裝形式：DIP-25

● 絕緣級別：1500Vrms/min
