肖特基二極管與瞬變抑制二極管有什么區別？

肖特基二極管與瞬變抑制二極管有什么區別？

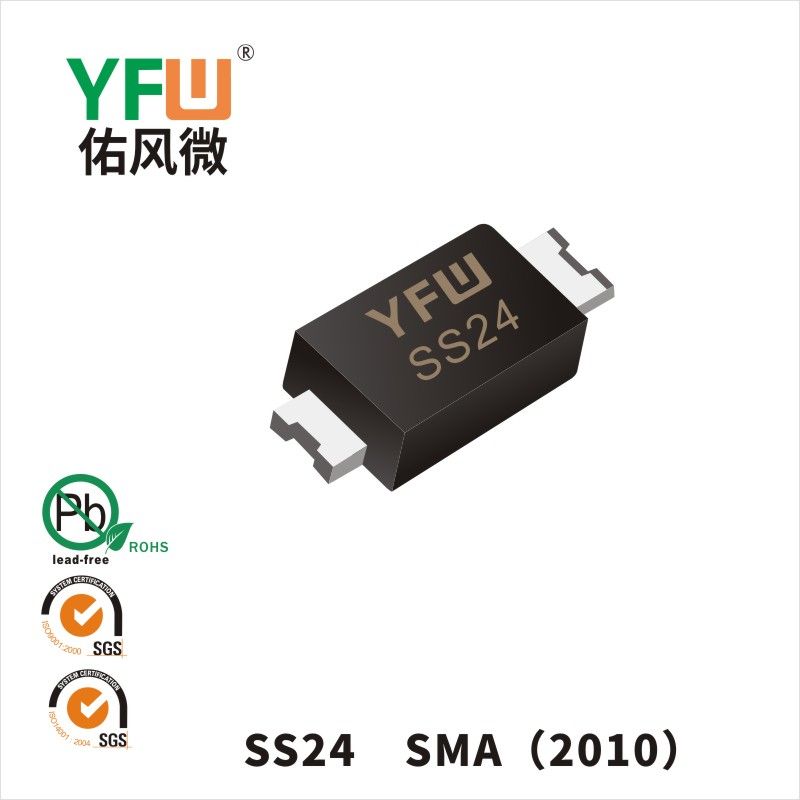

    而肖特基晶體管就是在三極管基-發射極間并聯肖特基二極管的元件(如下圖)。三極管有了這個肖特基二極管后，可以防止基過度飽和。

肖特基二極管電路符號

    TVS管：瞬態電壓抑制器(Transient Voltage Suppressor)簡稱TVS，是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10-12秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。

    具體有以下三大特點：

    1、將瞬變抑制二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的脈沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。

    2、靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms;而一般的TTL器件，遇到超過30ms的10V脈沖時，便會導至損壞。利用TVS二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾(Crosstalk)。

    3、將TVS二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪音影響。
