肖特基二極管與靜電二極管的區別有哪些？

       肖特基二極管是什么？

肖特基二極管是一種特殊類型的二極管，它主要由金屬和半導體材料構成，利用金屬與半導體之間的肖特基勢壘來進行整流。

肖特基二極管的特點：

低正向壓降：通常在0.2到0.3伏特之間，顯著低于普通PN結二極管。

快速開關速度：由于少數載流子存儲效應較小，其開關速度快。

較高的漏電流：在高溫下，漏電流比傳統硅二極管大。

應用領域：

肖特基二極管廣泛應用于開關電源、頻率轉換、電源管理等領域。

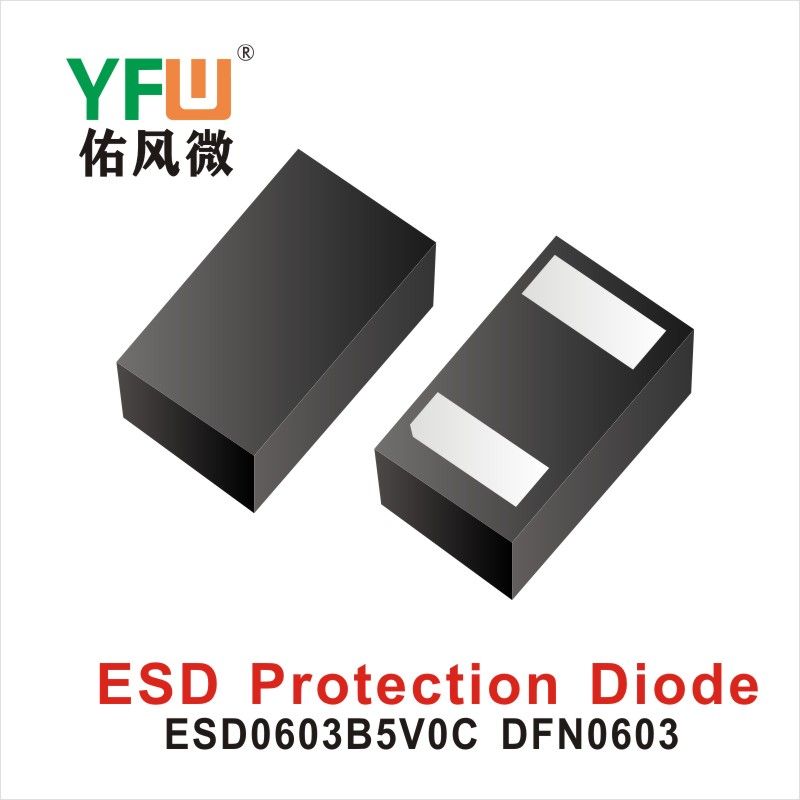

靜電二極管是什么？

靜電二極管是一種用于保護電路免受靜電放電（ESD）影響的半導體器件。它能夠快速響應并導通高電壓，從而保護敏感元件免受損害。

靜電二極管的特點：

高瞬態電壓保護：能夠承受高達數千伏的瞬態電壓。

快速響應時間：能夠在納秒級別上快速響應和導通。

低電容：不會對高速信號產生顯著影響。

應用領域：

靜電二極管主要用于保護通信端口、數據線、微處理器等敏感電子設備免受靜電放電損害。

肖特基二極管與靜電二極管的區別

工作原理差異：肖特基二極管基于金屬-半導體接觸產生的勢壘實現整流，而靜電二極管則是利用PN結或多層結構在高電壓下快速導通以保護電路。

主要功能區別：肖特基二極管主要用于整流和高效率的電源轉換，而靜電二極管則用于防護電路免受靜電破壞。

電壓特性不同：肖特基二極管有低正向壓降和較高的反向漏電流，靜電二極管則在正常工作狀態下幾乎不導通，僅在高電壓下迅速導通。

應用場景差異：肖特基二極管多用于電源管理和高頻電路，而靜電二極管則廣泛用于各類電子設備的ESD保護。

肖特基二極管和靜電二極管雖然都屬于二極管大家族，但它們在工作原理、功能、電壓特性和應用場景上有著明顯的區別。理解這些區別對于電子工程師設計安全、高效的電子電路至關重要。
