肖特基二極管的結構以及封裝簡介

肖特基二極管的工作原理是怎樣的呢？肖特基二極管是怎樣進行運作呢？這和肖特基二極管
的結構是有聯系的，講述一下肖特基二極管的結構以及封裝特點：

肖特基二極管分為有引線和表面安裝(貼片式)兩種封裝形式。肖特基二極管在結構原理上與PN
結二極管有很大區別，它的內部是由陽極金屬(用鉬或鋁等材料制成的阻擋層)、二氧化硅(SiO2)
電場消除材料、N-外延層(砷材料)、N型硅基片、N+陰極層及陰極金屬等構成。

采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使
用。它有單管式和對管(雙二極管)式兩種封裝形式。

肖特基對管又有共陰(兩管的負極相連)、共陽(兩管的正極相連)和串聯(一只二極管的正極接另一
只二極管的負極)三種管腳引出方式。

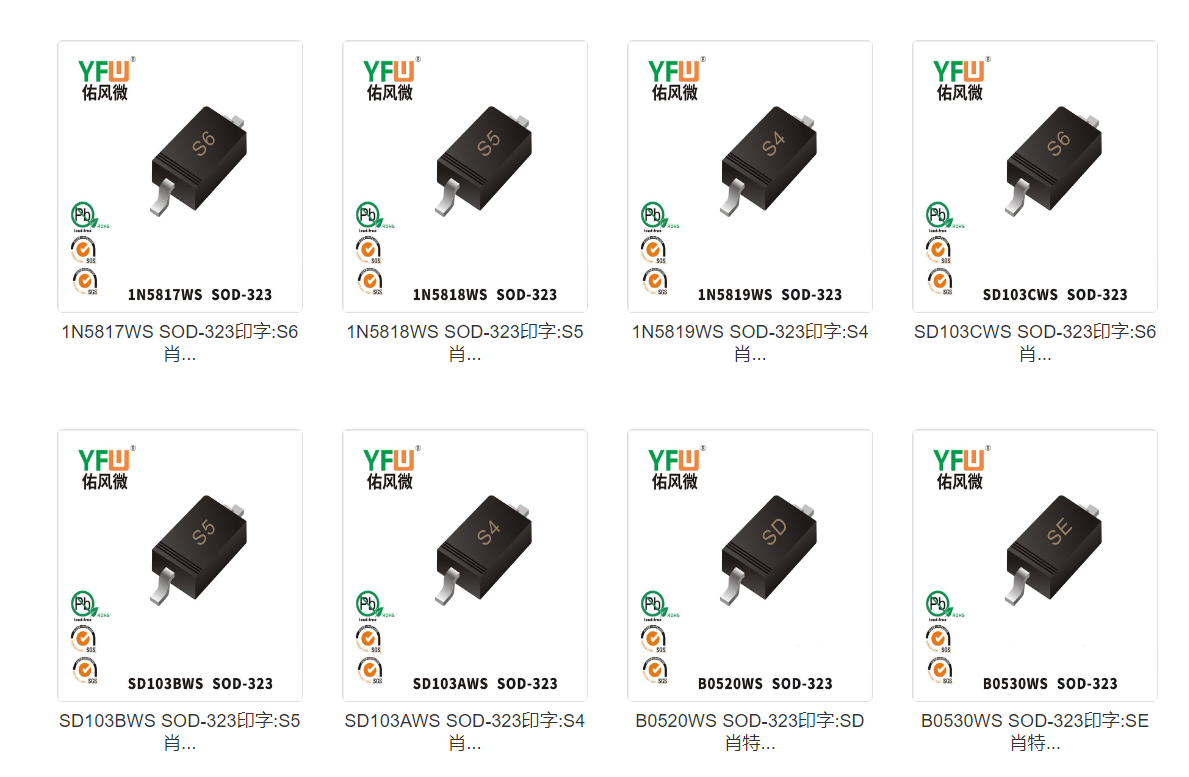

采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式。
