穩壓二極管VRWM和VBR是什么意思

穩壓二極管VRWM和VBR是什么意思？

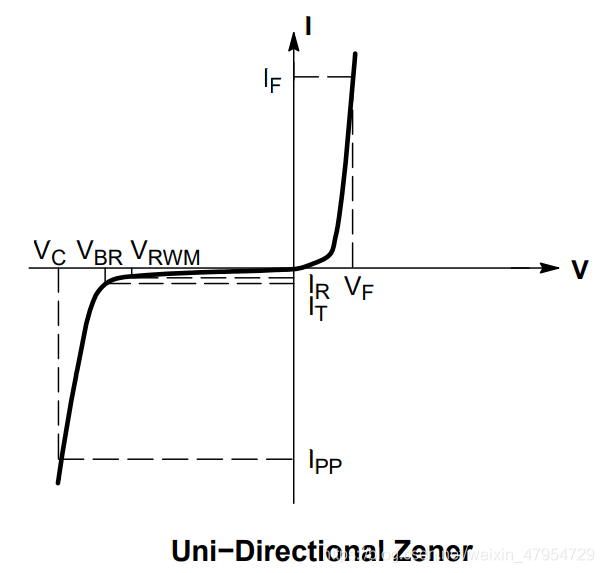

　　下圖是穩壓二極管的伏安特性曲線，我們可以看到VC,VBR,VRWM,VF。

　　VF很好理解，就是正向?qū)妷篺orward voltage；

　　Vrwm是反向工作峰值電壓，直觀點說就是0~Vrwm時，電流很小只有幾十納安（稱之為漏電流）；

　　Vbr是擊穿電壓，Vc是鉗位電壓，穩壓二極管就是工作在 Vbr~Vc區間，在這個區間，電流變化很大但是電壓只變化一點。從曲線中，IT是微安級，而IPP卻是幾百毫安。
