穩壓二極管如何判別?

穩壓二極管如何判別

    穩壓二極管型號的命名規則會有一定的差異。

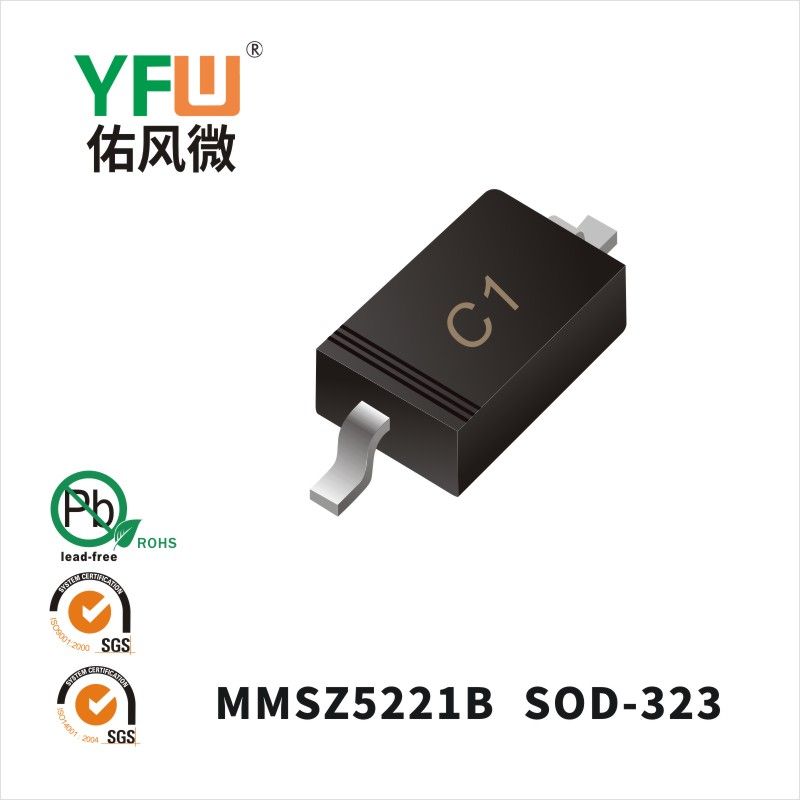

    正負極辨認

    從外形上看，金屬封裝穩壓二極管管體的正極一端為平面形，負極一端為半圓面形。塑封穩壓二極管管體上印有彩色符號的一端為負極，另一端為正極。對標志不清楚的穩壓二極管，也可以用萬用表判別其極性，丈量的辦法與一般二極管相同，即用萬用表R×1k檔，將兩表筆別離接穩壓二極管的兩個電極，測出一個成果后，再對調兩表筆進行丈量。在兩次丈量成果中，阻值較小那一次，黑表筆接的是穩壓二極管的正極，紅表筆接的是穩壓二極管的負極。

    色環穩壓二極管辨認

    色環穩壓二極管國內產品很少見，大多數來自國外，尤其以日本產品居多。一般色環穩壓二極管都標有類型及參數，詳細資料可在元件手冊上查到。而色環穩壓二極管體積小、功率小、穩壓值大多在10V以內，極易擊穿損壞。色環穩壓二極管的外觀與色環電阻十分相似，因此很簡單弄錯。色環穩壓二極管上的色環代表兩個意義：一是代表數字，二是代表小數點位數(一般色環穩壓二極管都是取一位小數，用棕色表明。也可理解為倍率即：×10(的-1次方)，詳細色彩對應的數字同色環電阻)
