TVS靜電防護二極管選型要注意哪些參數？

TVS靜電防護二極管選型要注意哪些參數？

在選擇ESD靜電防護二極管的前提下，我們首先要了解它的作用以及參數。適合用在哪里，起到怎樣的一個保護作用這是至關重要的。

ESD靜電防護二極管概述

ESD保護器件是用來避免電子設備中的敏感電路受到ESD（靜電放電）的影響。ESD靜電保護二極管，是一種過壓、防靜電保護元件，ESD靜電防護是一種在日常生活中常見的電子靜電保護元器件。ESD靜電保護二級管是一種過壓、防靜電保護元件，是為高速數據傳輸應用的I/O端口保護設計的器件。ESD靜電防護二極管是用來避免電子設備中的敏感電路受到ESD（靜電放電）的影響。

ESD靜電防護二極管特性

●低電容，最低可達到零點幾皮法；

●快速響應時間：通常小于1.0PS；

●體積小，小型化器件，節約PCB空間；

●工作電壓可以根據IC的工作電壓設計，比如：2.8V、3.3V、5V、7V、15V等等。

ESD靜電防護二極管選型指南

1）ESD靜電二極管的截止電壓要大于電路中最高工作電壓；

2）脈沖峰值電流IPP和最大箝位電壓VC的選擇，要根據線路上可能出現的最大浪涌電流來選擇合適IPP的型號，需要注意的是，此時的VC應小于被保護晶片所能耐受的最大峰值電壓；

3）用于信號傳輸電路保護時，一定要注意所傳輸信號的頻率或傳輸速率，當信號頻率或傳輸速率較高時，應選用低電容系列的ESD靜電二極管；

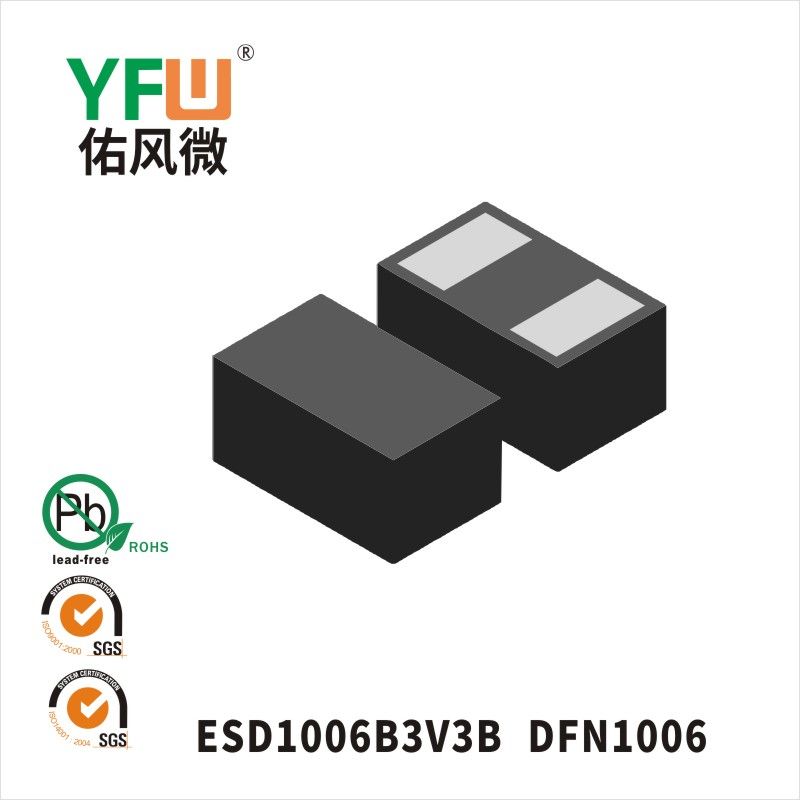

4）根據電路設計布局及被保護線路數選擇合適的封裝。ESD封裝的大小從一定程度上可以反應器件的防護等級大小，一般封裝越大的器件可容納的ESD芯片面積也越大，防護等級也越高，反之亦然。
