TVS二極管與穩壓二極管的區別

TVS二極管與穩壓二極管的區別

　　TVS(Transient Voltage Suppressor)管，也稱瞬態電壓抑制二極管，是在齊納二極管工藝基礎上發明的一種新型高效電路保護元器件，p秒級別的響應時間和高浪涌吸收能力是tvs管的核心優勢。tvs管的工作原理，與常見的齊納二極管極其相似，在一定范圍內，均可以限制電路中兩端的電壓，使得兩極間的電壓箝位穩定在一個安全值，從而有效地保護電路中的精密元器免受破壞高壓、高流、高涌破壞。目前，tvs管廣泛應用在家用電器、計算機系統、通訊設備、汽車電子、交/直流電源、電子鎮流器、工業控制、醫學、航空等方面。

　　TVS二極管特點

　　TVS二極管會和要保護的電路并聯。當其電壓超過突崩潰準位時，直接分流過多的電流。TVS二極管是箝位器，會抑制超過其崩潰電壓的過高電壓。當過電壓消失時，TVS二極管會自動復歸，而其吸收的能量比類似額定的撬棒電路要大很多。

　　不管是采購何種產品，最不希望出現的就是次品、劣質產品。尤其是在電路保護元器件這塊，損失是巨大，不管是對采購商還是供貨商而言，其損傷力度不可估量。為此，在采購tvs管的路上，一定要選擇正規、專業、可靠的廠家/制造商/供應商，爭取把風險降到最低。當然，如果還是不放心，可以借用萬用表R&TImes;1k擋檢測TVS管的好壞、優劣。

　　TVS二極管與穩壓二極管的區別

　　1、符號封裝

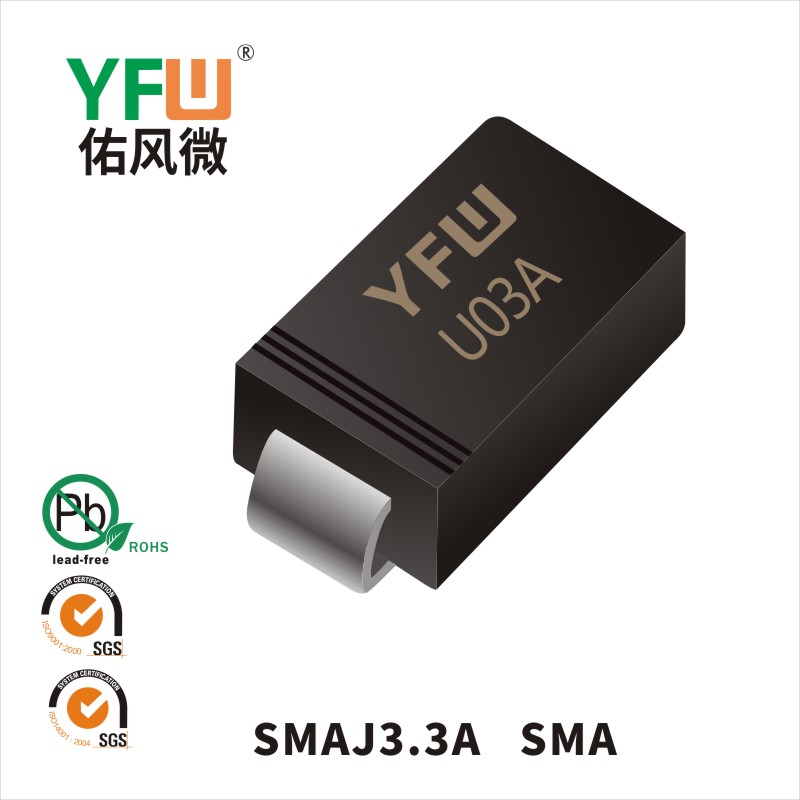

　　穩壓二極管和TVS二極管的電路符號和穩壓二極管基本相同，封裝也差不多，有時候在外觀甚至很難分別出來到底哪個是哪個;

　　2、電路接法

　　穩壓二極管和TVS二極管在電路都是反向接入，也就是利用它的反向特性，利用PN結雪崩效應，在反向擊穿前均有一個臨界電壓，在反向接入電路都具有穩壓作用，但是也不盡相同，穩壓二極管利用的是把輸入電壓固定在某個數值，而TVS二極管主要是防止瞬態高壓對后級電路進行鉗位;

　　3、響應時間

　　穩壓二極管一般不會講響應時間，更多的是關注穩壓值，但是對于TVS二極管不一樣，它的特性決定著它擁有不同的作用，TVS二極管具有瞬態抑制高能量作用，因此要求在較短時間內把較高能量瞬間吸收，因此這個時間很短，達到納秒級別;

　　4、功率大小

　　穩壓二極管的功率一般不是很大，常見的穩壓二極管有1W、2W等，它的功率由它所允許的溫升決定，實際是穩定電壓與電流的乘積，例如對于穩壓二極管1N4742A，它的功率最大只有1W，穩壓值是12V，那么通過它的電流一般不能超過80mA，要不然管子會發熱的厲害;對于TVS二極管，它講究的是瞬時脈沖功率，這個功率值很高，能達到上千瓦，只是這個時間值維持很小。
