TVS二極管工作原理

TVS二極管工作原理

TVS（Transient Voltage Suppressors）二極管，即瞬態電壓抑制器，又稱雪崩擊穿二極管，是采用半導體工藝制成的單個PN結或多個PN結集成的器件。TVS二極管有單向與雙向之分，單向TVS二極管一般應用于直流供電電路，雙向TVS二極管應用于電壓交變的 電路。當應用于直流電路時，單向TVS二極管反向并聯于電路中，當電路正常工作時，TVS二極管處于截止?fàn)顟B(tài)（高阻態），不影響電路正常工作。當電路出現異常過電壓并達到TVS二極管擊穿電壓時，TVS二極管迅速由高電阻狀態突變?yōu)榈碗娮锠顟B(tài)，泄放由異常過電壓導致的瞬時過電流到地，同時把異常過電壓鉗制在較低的水平，從而保護后級電路免遭異常過電壓的損壞。當異常過電壓消失后，TVS二極管阻值又恢復為高阻二、TVS二極管特性特點

? 采用半導體工藝制成，具有很高的可靠性，無損壞極限；

? 瞬態功率大，低電容、低漏電流，箝位電壓易控制；

? 電壓精度高，在特殊應用場合，通過工藝或參數篩選可達到更高的精度；

? 在 10/1000μs波形下瞬態功率可達200W-30000W，甚至更高；

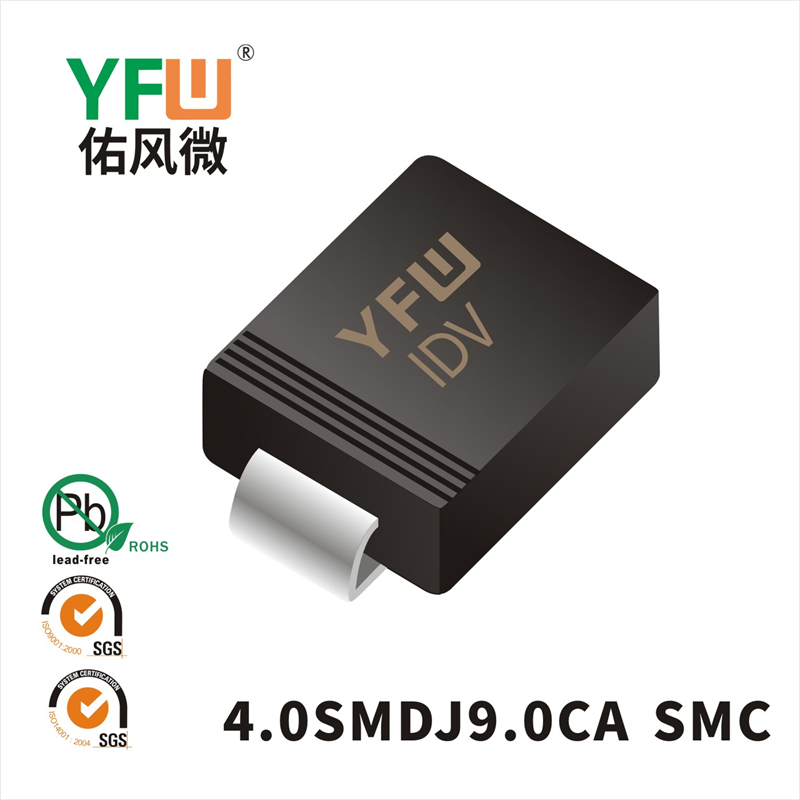

? 封裝形式多樣化，貼片封裝：SOD-123、SMA /DO-214AC、SMB/DO-214AA、SMC/DO-214AB、DO-218AB等，直插封裝：DO-41、DO-15、DO-201、R/P-600等；

三、TVS二極管參數詳解

? VRWM ：截止電壓， TVS二極管的最高工作電壓，可連續施加而不引起TVS二極管劣化或損壞狀態下，達到的最大的直流電壓或交流峰值電壓。 在VRWM下，TVS二極管是不工作的，不導通。

? VC：鉗位電壓，施加規定波形的峰值脈沖電流IPP時，TVS二極管兩端測得的峰值電壓。

? VBR：擊穿電壓，是TVS管的最小雪崩電壓。指在V-I特性曲線上，在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓。

? IR：漏電流，亦稱待機電流。在規定溫度和最高工作電壓條件下，流過TVS二極管的最大電流，其值是在截止電壓下測量的。

? C：電容值，對于同功率等級的TVS管而言，電壓越低電容值就越大。在通信線路的防護中，尤其要注意TVS管的電容值。
