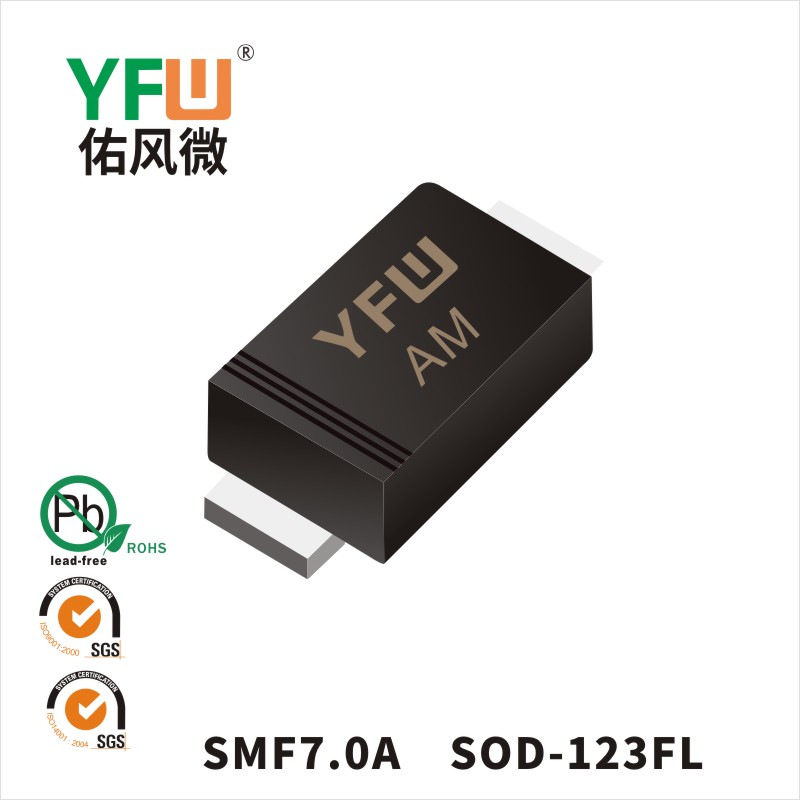

TVS的應用

TVS的應用

①脈沖峰值電流IPP和最大箝位電壓VC的選擇：當TVS管單獨使用時，要根據線路上可能出現的最大浪涌電流來選擇IPP合適的型號。當TVS管作為第二級保護時，一般用500W～600W的就可以了。要注意的是，此時的最大箝位電壓VC應不大于被保護設備所能耐受的最大浪涌電壓（安全電壓）。

②用于信號傳輸電路保護時，一定要注意所傳輸信號的頻率或傳輸速率。信號頻率（傳輸速率）≥10MHz（Mb/s）時，Cj應≤60pF；信號頻率（傳輸速率）≥100MHz（Mb/s）時，Cj應≤20pF。當信號頻率或傳輸速率較高時，應選用低電容系列的管子。當?shù)碗娙菹盗腥詽M足不了要求時，就應把TVS管接到快速恢復二極管組成的橋路中，以降低總的等效電容，提高傳輸信號頻率。
