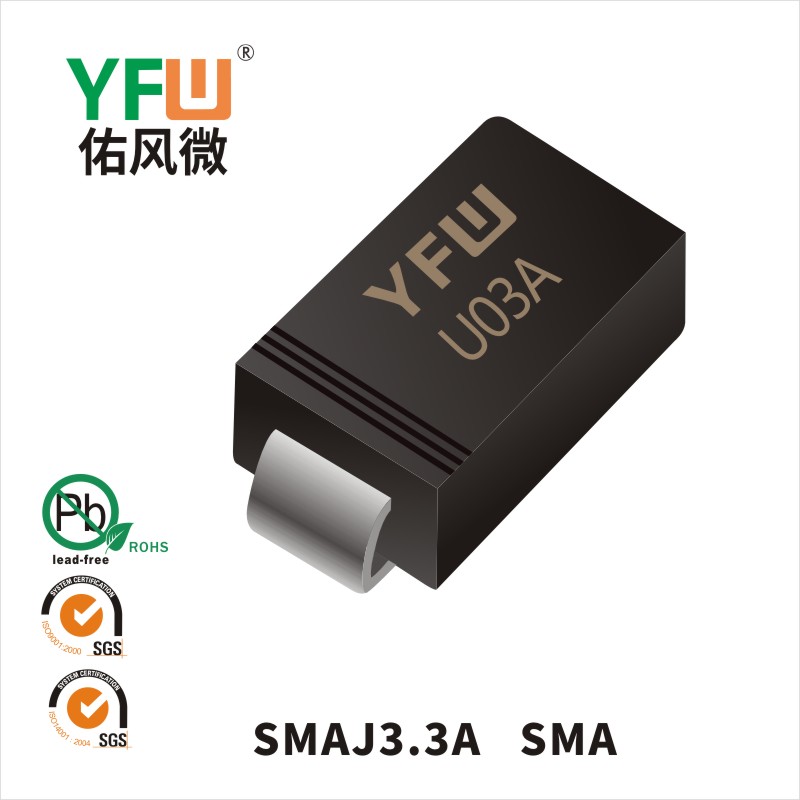

瞬變抑制二極管的主要參數有哪些？

瞬變抑制二極管的主要參數有哪些？

    二極管類型的不同，所需要的參數也是不一樣的，那么瞬變抑制二極管的主要參數有哪些？

    1.最小擊穿電壓VBR和擊穿電流IR

    VBR是TVS最小的擊穿電壓，在25℃時，低于這個電壓TVS是不會發生雪崩的。當TVS流過規定的1mA電流(IR)時，加于TVS兩極的電壓為其最小擊穿電壓VBR。按TVS的VBR與標準值的離散程度，可把VBR分為5%和10%兩種。對于5%的VBR來說，VWM=0.85VBR；對于10%的VBR來說，VWM=0.81VBR。為了滿足IEC61000-4-2國際標準，瞬變抑制二極管必須達到可以處理最小8kV(接觸)和15kV(空氣)的ESD沖擊，有的半導體生產廠商在自己的產品上使用了更高的抗沖擊標準。對于某些有特殊要求的便攜設備應用，設計者可以按需要挑選器件。

    2.最大反向漏電流ID和額定反向關斷電壓VWM

    VWM這是二極體在正常狀態時可承受的電壓，此電壓應大于或等于被保護電路的正常工作電壓，否則二極體會不斷截止回路電壓；但它又需要盡量與被保護回路的正常工作電壓接近，這樣才不會在TVS工作以前使整個回路面對過壓威脅。當這個額定反向關斷電壓VWM加于TVS的兩極間時它處于反向關斷狀態，流過它的電流應小于或等于其最大反向漏電流ID。

    3.最大鉗位電壓VC和最大峰值脈沖電流IPP

    當持續時間為20mS的脈沖峰值電流IPP流過TVS時，在其兩端出現的最大峰值電壓為VC。VC、IPP反映了TVS的浪涌抑制能力。VC與VBR之比稱為鉗位因數，一般在1.2~1.4之間。VC是二極體在截止狀態提供的電壓，也就是在ESD沖擊狀態時通過TVS的電壓，它不能大于被保護回路的可承受極限電壓，否則器件面臨被損傷的危險。

    4.Pppm額定脈沖功率，這是基于最大截止電壓和此時的峰值脈沖電流

    對于手持設備，一般來說500W的TVS就足夠了。最大峰值脈沖功耗PM是TVS能承受的最大峰值脈沖功耗值。在給定的最大鉗位電壓下，功耗PM越大，其浪涌電流的承受能力越大。在給定的功耗PM下，鉗位電壓VC越低，其浪涌電流的承受能力越大。另外，峰值脈沖功耗還與脈沖波形、持續時間和環境溫度有關。而且，TVS所能承受的瞬態脈沖是不重復的，器件規定的脈沖重復頻率(持續時間與間歇時間之比)為0.01%。如果電路內出現重復性脈沖，應考慮脈沖功率的累積，有可能損壞TVS。

    5.電容量C

    電容量C是由TVS雪崩結截面決定的，是在特定的1MHz頻率下測得的。C的大小與TVS的電流承受能力成正比，C太大將使信號衰減。因此，C是數據介面電路選用TVS的重要參數。電容對于數據/信號頻率越高的回路，二極體的電容對電路的干擾越大，形成雜訊或衰減信號強度，因此需要根據回路的特性來決定所選器件的電容范圍。高頻回路一般選擇電容應盡量小(如LCTVS、低電容TVS，電容不大于3pF)，而對電容要求不高的回路電容選擇可高于40pF。

    注：TVS二極管的選型最大鉗位電壓VC要小于電路允許的最大安全電壓。截止電壓VRWM大于電路的最大工作電壓，一般可以選擇VRWM等于或者略大于電路的最大工作電壓。

    額定的最大脈沖功率（TVS參數中給出）PM要大于最大瞬態浪涌功率。
