“上P下N”及“上N下P”有哪些區別？（推挽電路篇）

“上P下N”及“上N下P”是推挽電路中常見的兩種電路結構，它們的區別主要在于管子的類型與導通方式不同。

本文要點：

一、推挽電路定義講解

二、電路的結構解析

三、推挽電路的主要特點

四、兩種電路的區別說明

一、推挽電路定義講解

（熟知的朋友可以直接跳到后半部分）

推挽電路：指的是兩個不同極性晶體管間連接的輸出電路。

推挽電路采用兩個參數相同的功率BJT管或MOSFET管，以推挽方式存在于電路中，一只放大正半周信號，另一只放大負半周信號，從而實現對完整信號的放大。兩只對稱的功率開關管每次只有一個導通，所以導通損耗小效率高。（推挽輸出既可以向負載灌電流，也可以從負載抽取電流。）

簡單來說，“推挽”之意，即當一號管子‘推’出去時，二號管子則‘拉’回來；輸入不同，交替導通。

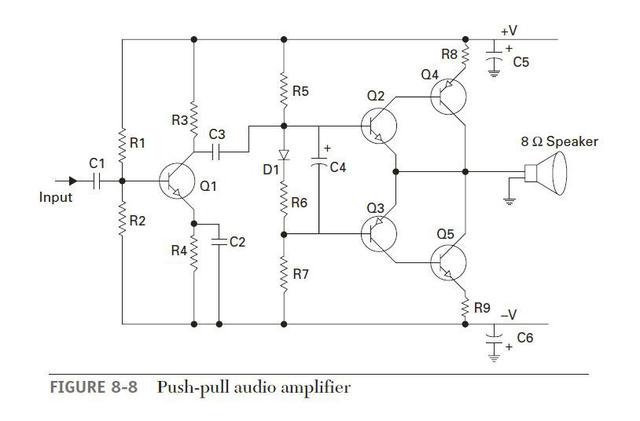

（典型電路圖）

二、電路結構解析

推挽電路由兩個互補的輸出級組成，一個NPN三極管和一個PNP三極管。兩個輸出級總是在一個三極管導通的時候另一個截止。而輸入級通常由一個晶體管組成，用于控制輸出級的導通和截止。

三、推挽電路主要特點

推挽電路適用于一般適用于低電壓高電流的場合，上結構部分我們提到了‘推挽電路工作時，兩只對稱的功率開關管每次只有一個導通’，因此其優點是更低的導通損耗，更安全的輸出，它廣泛應用于功放電路和開關電源等領域。

推挽電路能在輸出時輸出高電平和低電平，在兩種電平下都具備驅動能力。例如：

1、當輸入信號為高電平的時候，上面的管子導通，下面的管子截止，輸出信號為高電平。

2、當輸入信號為低電平的時候，上面的管子截止，下面的管子導通，輸出信號為低電平。

四、兩種結構的區別

“上N下P”與“上P下N”

1. 從電路輸入和輸出方面看

上N下P型輸出信號與輸入信號的相位是相同的，兩者皆為高電平；

而上P下N型輸出與輸出是反相的，當輸出為高，輸入則為低。

2. 從輸出信號幅值來看

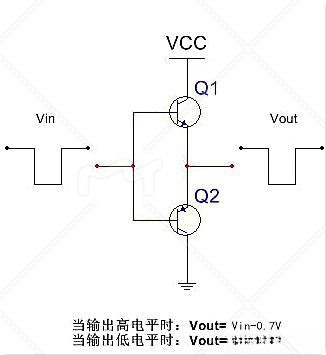

上N下P型原理圖

上N下P型輸出電壓幅值一般會比輸入信號的幅值低0.7V，這種差距容易導致輸出幅值受到輸入信號的限制。在這里可以表明此電路對輸入信號存在一定要求。

上P下N型當滿足三極管的飽和導通條件時，輸出幅值接近電源電壓。

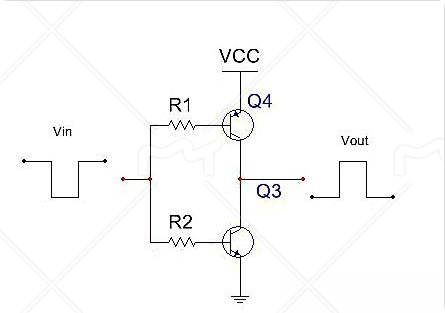

上P下N原理圖

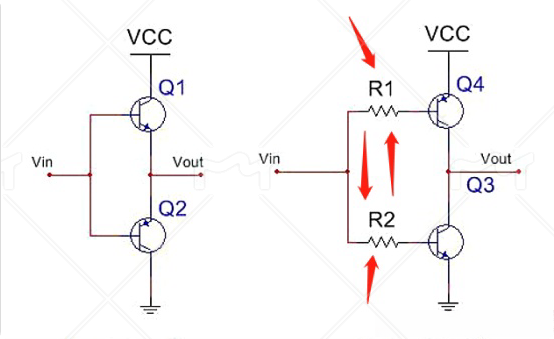

3. 從工作原理上看（原理圖）

我們知道上N下P型的輸入信號電平較輸出信號低。當輸入信號的電平過低時，如若推挽電路輸出的電流過大，則易導致上N管發熱，嚴重時還會導致其損壞。例如有以下情況：

（1）當推挽電路做信號控制時，其流經的電流一般不會很大，因此上管也不容易產生損壞。

（2）當推挽電路用于驅動負載時，此時的管子流經的電流可能會較大，若輸入信號幅度較低，上管則會嚴重發熱。同時下P管也會存在發熱的隱患。

因此在設計推挽電路時，必須要注意信號、電源及負載，根據實際情況去使用和操作。

從上P下N型的電路一原理圖我們可以看到，與“上N下P”相比，上P下N型多了兩個電阻，這會相應地增加一些成本。

那這時就會有朋友說，去掉兩個電阻不就行了，成本降低。

當然是不可以的啦！正所謂存在即合理。

如果將兩個電阻除去，上下兩個管子便容易發生串通現象，導致發熱損壞。并且我們還要注意，在這兩個電阻的“庇護”之下，我們需要格外關注輸入端要一直保持有信號，且其幅值不會導致兩個管子出現同時導通。

此外，控制信號的壓擺率還要遠大于三極管的開關速度，以防止在電平轉換時出現串通現象。

從以上一堆“操作”我們可以看出，在控制方面，上P下N型是不具備優勢的。這也是為什么一般在實際應用中，我們使用的推挽電路一般都是上N下P型。

當然，上P下N也不是一無是處的！如果將推挽電路中上P下N型的三極管換成是MOS管，那其中的很多缺點都會得到很好的改善，性能也會有所優化，具體原因，相信我們講過的許多關于MOS管的優點大家都能了解一二，詳細的以后我們下次再探討！

創作不易，看到這里的你可以給小編點個贊和關注嗎！感謝你們的支持！
