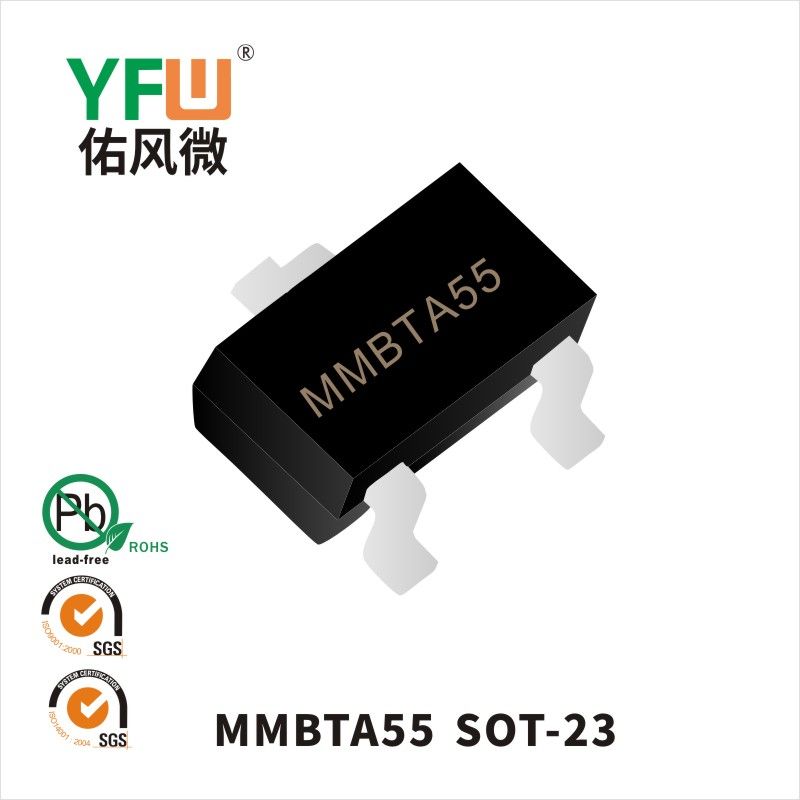

三極管的三種工作狀態

1.截止狀態:三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時便失去了電流放大作用,集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止狀態。

2.放大狀態:當加在三極管發射結的電壓大于PN結的導通電壓，三極管的發射結正向偏置,集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用。

3.飽和導通狀態:當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。
