如何快速區分Buck、Boost、Buck-Boost三種基礎拓?fù)洌?/h1>

日期：2024-12-06 分類：產品知識 瀏覽：919 來源：廣東佑風微電子有限公司

---

本文介紹了DC-DC轉換電路中的三種基礎拓?fù)洌築uck降壓電路、Boost升壓電路和Buck-Boost升降壓電路。它們的電路組成和工作原理不同，但都涉及到開關管、電感、電容等器件。通過控制開關管的PWM波占空比，可實現輸出電壓的升降。

如何快速區分Buck、Boost、Buck-Boost三種基礎拓?fù)洌?/p>

提到DC-DC，我們知道這三種電路。

Buck電路，又叫做降壓電路。是一種常見的非隔離DC-DC轉換電路，但是它只能降壓。

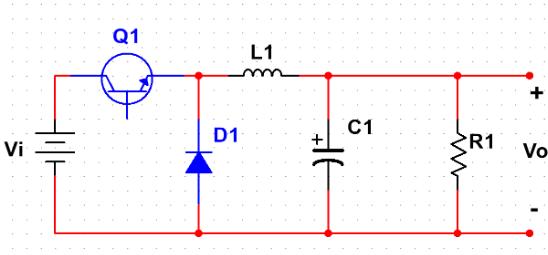

它主要由開關管Q1，續流二極管D1，儲能電感L1，輸出濾波電容C1及負載電阻R1組成

當Q1為高電平時，Q1導通，D1反向截止，電流流經電感向負載供電，此時電流逐漸上升，但由于電感左邊為正，右邊為負的自感電勢，電流被阻礙上升。電感將電能轉化為磁能進行儲存。

當控制電路脈沖為低電平時，Q1關斷，由于此時L中的電感無法突變，所以電感兩端變成，左負右正的感應電動勢，隨后阻礙電流下降，D1正向偏置導通。

當L中的電流經過D1構成回路電流值會逐漸下降，L中儲存的磁能會轉化為電能，釋放給負載R1。

注意，這里的電容是濾波電容（C1），有沒有伙伴知道它的作用呢？

接下來看Boost電路，它又叫升壓電路。

電路器件與Buck電路是一樣，但又有所不同，電感L1在輸入側，叫做升壓電感。

當Q1導通時，輸入電壓對電感進行充電，回路：Vin---電感L---開關管Q1。

當Q1關斷時，輸入能量和電感能量同時向輸出提供能量，回路是：輸入Vi→電感L→二極管D→電容C→負載RL，此時，負載的供電電源相當于輸入電壓加上電感的感應電動勢，于是實現了升壓。

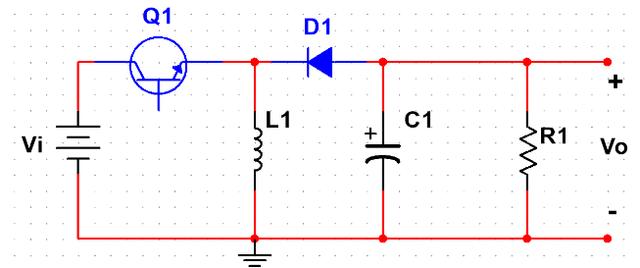

Buck-Boost電路，也叫作升降壓電路。

我們可以把它看作Buck變換器和Boost變換器的串聯，但是合并了開關管。它的輸出電壓可低于或高于輸入電壓，是一種單管直流變換器。

當Q1導通時，輸入電流經過電感直接到地，右端的輸出由電容放電來維持。

當Q1關斷時，電感電流從地流向負載和電容，在流經二極管后回到電感，這個就是電感釋放能量和電容充電的過程。

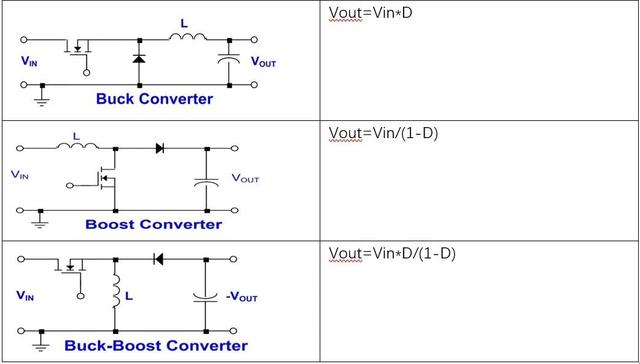

那么，輸出電壓是降壓還是升壓呢？

這和控制開關管的PWM波的占空比，有很大關系。如果占空比大于1/2，那就是升壓；反之則是降壓。
