如何測試肖特基二極管是否有損壞?

如何測試肖特基二極管是否有損壞?

肖特基二極管是電子材料中不可缺少的，在使用時經常會遇到有損壞的問題，了解肖特基二極管的人都知道，它的耐壓能比較低，相對的它的恢復速度比較快，因此它經常出現在高頻場合。那么如何測試肖特基二極管是否有損壞?

　　1、當肖特基二極管無法拆下檢查是，如何判斷好壞?

　　一種方法就是連通電源測它的輸出端電壓，若物電壓輸出或輸出的電壓不正常即已損壞。

　　二種方法可以在不帶電的情況下測出肖特基二極管的正反向電阻，電阻差別肖就說明有問題。

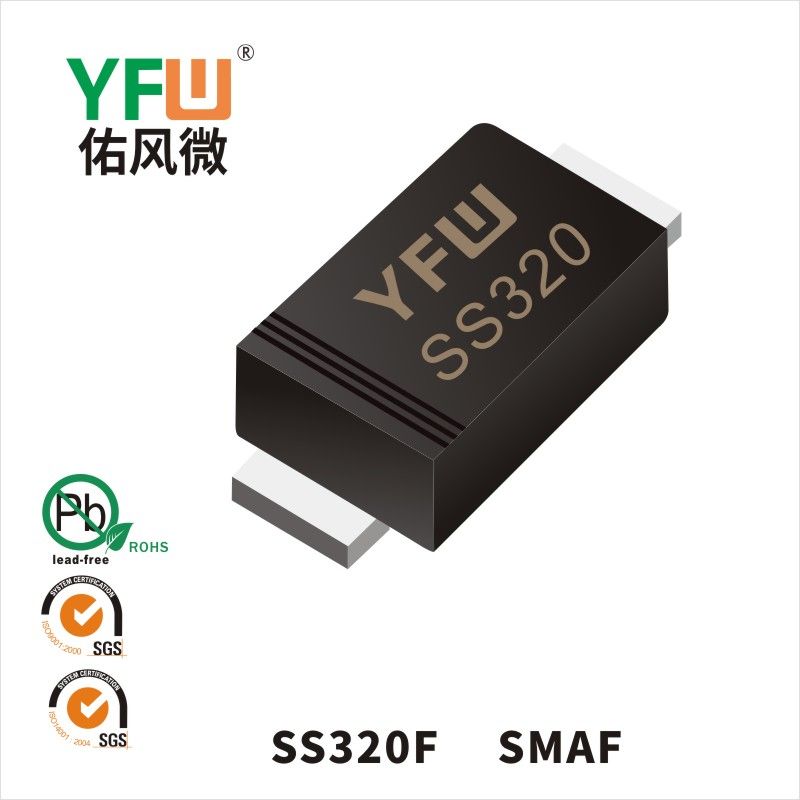

　　2、二端型肖特基二極管的好壞檢測

　　這種肖特基二極管最簡單的方法就是用數字式萬用表測，將萬用表置于“R×1”擋檢測，黑表筆接正極，紅表筆接負極。正常時，其正向電阻值為2.5~3.5Ω，反向電阻值為無窮大。若測得正、反向電阻值均為無窮大或均接近0，則說明該肖特基二極管已開路或已被擊穿損壞。

　　3、三端型肖特基二極管的好壞檢測

　　這種管子就和前兩個有點不一樣了，這種肖特基二極管應先測出其公共端，判別出共陰或共陽對管，之后再測量兩個管子的正反向電阻值。下面就以一只共陰對管和一只共陽對管為例，給大家具體的說明一下是如何檢測的，首先將引腳分別標號為l、2和3，萬用表置于“R×1’’擋進行下述三步測試。

　?、?、測量1、3引腳正反向電阻值,若為無窮大,則說明這兩個電極無單向?qū)щ娦浴?/p>

　?、?、將紅表筆接2引腳，將黑表筆接1引腳，若結果為無窮大則將黑紅表筆互換進行檢測，若所測結果為2.5~3.5Ω，則說明2、1引腳具有單向?qū)щ娞匦?且2引腳為正、1引腳為負。

　?、邸⒆詈笠徊綄⒓t表筆接2引腳、黑表筆接3引腳，若結果為無窮大則將黑紅表筆互換進行檢測，若所測結果為2.5~3.5Ω，則說明2、3引腳具有單向?qū)щ娞匦裕?引腳為正、3引腳為反。根據上述的三次測量結果我們就可以判斷肖特基二極管為一只共陽對管，其中1、3引腳為兩個陰極，2引腳為公共陽極。相反的則為共陰對管。
