MOS管在電動車窗開關上的應用，提高使用壽命和安全性

MOS管在電動車窗開關上的應用，提高使用壽命和安全性

隨著科技的不斷發展，電動車窗已經成為汽車領域中必不可少的一部分。在電動車窗的關鍵部位——開關中，MOS管占據著非常重要的位置。電動車窗開關分為功率型和信號型兩種，其中功率型電動車窗開關直接控制車窗電動機，信號型則是先向汽車車身控制模塊提供信號，再由BCM驅動電動車窗。

由于BCM成本較高，出于成本控制方面的考慮，功率型電動車窗開關成本更細，使用便利，因此在汽車領域的應用中，選擇使用功率型電動車窗開關成為了首選。

然而，電動車窗系統的繼電器可能存在出點燒毀的風險。在繼電器開關的過程中，觸電之間存在著反電動勢，產生電弧。為了解決這一問題，需要保證在開合繼電器時，觸電間的電勢差為零，電壓為零。而觸電間要保持電勢差不變，條件是繼電器必須要一個斷路中進行工作，這時線路中可以通過添加電子開關來達到想要效果。

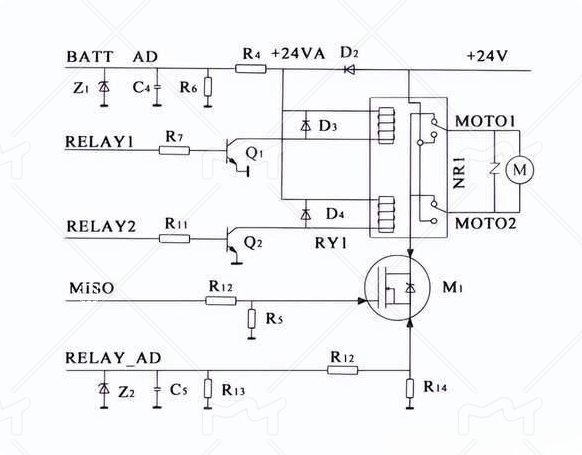

在電動車窗的應用中，采用MOSFET場效應管作為電子開關。當MOS管將回路斷開時，繼電器才開始工作，此時及電磁觸電不產生電勢差。電動車窗原理圖如下所示。

【電動車窗原理圖】

在選用MOSFET參數時，需要注意其性能要求稍高，且馬達的反峰電壓會對MOS管產生影響，需要MOS管有一定的耐壓能力。采用MOS管參數為：Vds=60V;Id（Tc=25℃）=55A;Id（Tc=100℃）=34.8A；脈沖電壓≤400V；Tj=-55~+150℃。
