MOS管在BMS中的應用方案

BMS確保電池高效安全運行，MOS管檢測過充、過放、過流等。電池電壓高低與MOS管選型相關，選擇時需注意熱設計、RDS(ON)和雪崩能量。佑風微專注MOS產品20余年，適用于高性能BMS場景。

摘要由作者通過智能技術生成

有用

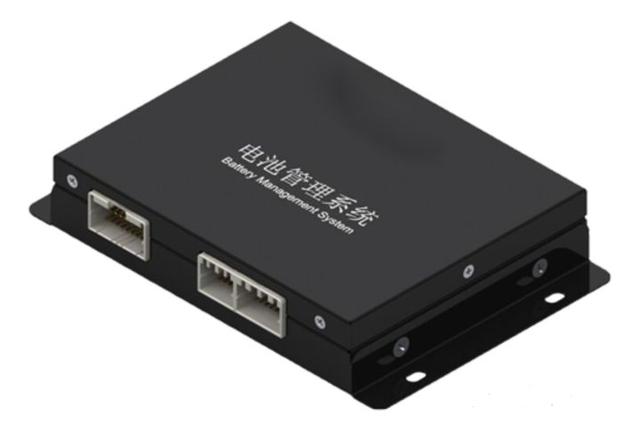

BMS（電池管理系統）負責監(jiān)控、控制和保護電池，以確保電池的高效運行和安全性。

MOS管在其中起到了檢測過充電，過放電，充放電過流等作用。

在充電狀態(tài)時，當電池充電后過壓時，充電控制端會由高電平轉為低電平，從而使MOS管Q1關斷，充電回路被切斷，進入過電壓保護。

當電池通過負載放電，電池電壓低于設定值時，放電控制端由高電平轉為 低電平，使放電控MOS管Q2關斷，放電回路被切斷，進入了欠電壓保護。

鋰電池的電壓多采用串聯方式，電池的多少決定了電壓的高低，因此，MOS管的選型與電池的個數有關系。

一般確定電池組的電壓，通常按20%余量選擇MOS管的電壓，在實際應用中鋰電池對溫度的要求比較高，因此需要內阻較低的MOS管。

在選型上需注意：

01通過熱設計來確定并聯的MOSFET數量和合適的RDS(ON)

02選擇較小 RDS (ON)的MOSFET，在多個MOSFET并聯時能夠進一步減小導通內阻

03最后考慮在關斷后期的電壓尖峰，MOSFET的雪崩能量不能太小

佑風微專注MOS產品20余年，產品型號豐富，封裝多樣，適用于電動汽車等高性能BMS場景。
