MOS管開關電路中，上拉電阻和下拉電阻有什么區別？

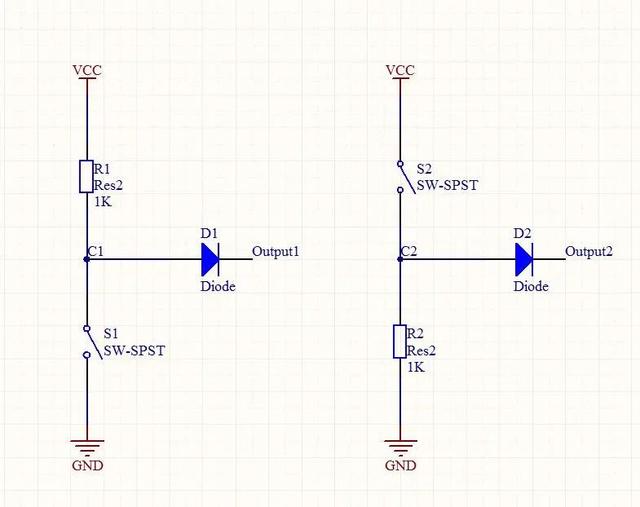

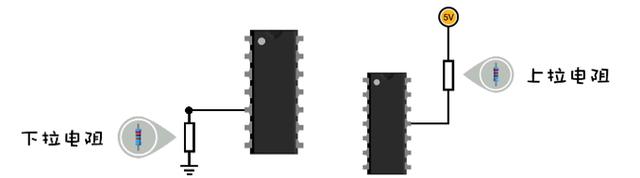

上拉電阻和下拉電阻，本質上來講都是電阻在作用，之所以稱為上拉和下拉，只是它們的使用的場景不同。

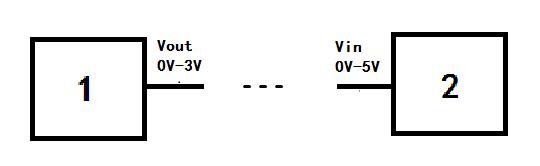

比如說，在實際電路中我們會經常遇到器件輸出電壓幅度不足的情況，如果前級只能輸出0V-3V的電平，而后級系統需要一個0V-5V的高電平或者低電平，就可以利用上拉電阻，強制拉高前級的輸出電壓，但是這種方式只能夠?qū)㈦妷豪?V-5V之間。

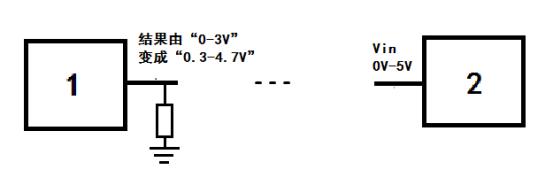

同樣，當輸出低電平不夠低時，可以利用下拉電阻將低電平拉低，至于能夠拉到多少電壓，取決于電阻的阻值。

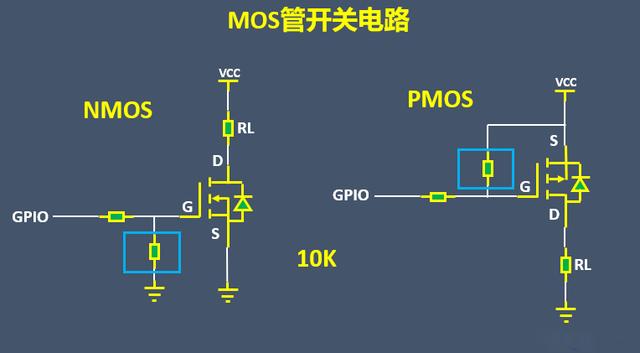

在MOS管的開關電源中，一般會在NMOS管上加一個下拉電阻，在PMOS管柵加一個上拉電阻，大概在10K左右。通常它起到這三個作用：

1. 給MOS管柵極確定電平

2. 防止靜電擊穿

3. 提供放電路徑

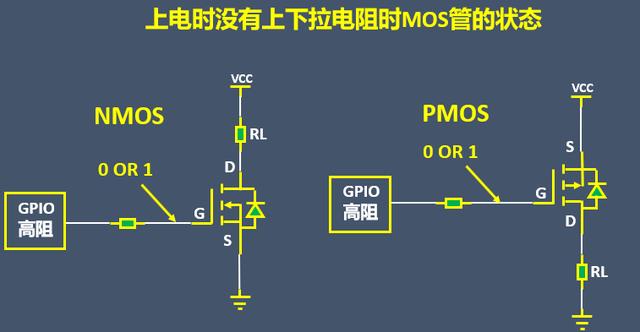

MOS管在上電的時候會有一段時間呈現高阻態，在導通的情況下這種狀態是不受控制的，NMOS可能會受到高電頻干擾，PMOS會受到低電頻干擾，這很容易導致開關管被燒毀。

這時增加電阻能夠讓柵極是一個確定的電平，不再是一個高阻態。也就是說MOS管在上電時會一直保持關閉狀態，直到單片機控制它的開關。

此外，在呈現高阻態時容易積累一些靜電電荷，在一定程度時會在GS之間形成高電壓，MOS管容易擊穿并損壞，也需要電阻來進行固定電平。

提供放電路徑這個我們之前講過，原因是mos管的GS存在寄生電容，電阻在斷電時為寄生電容提供一個放電路徑。
