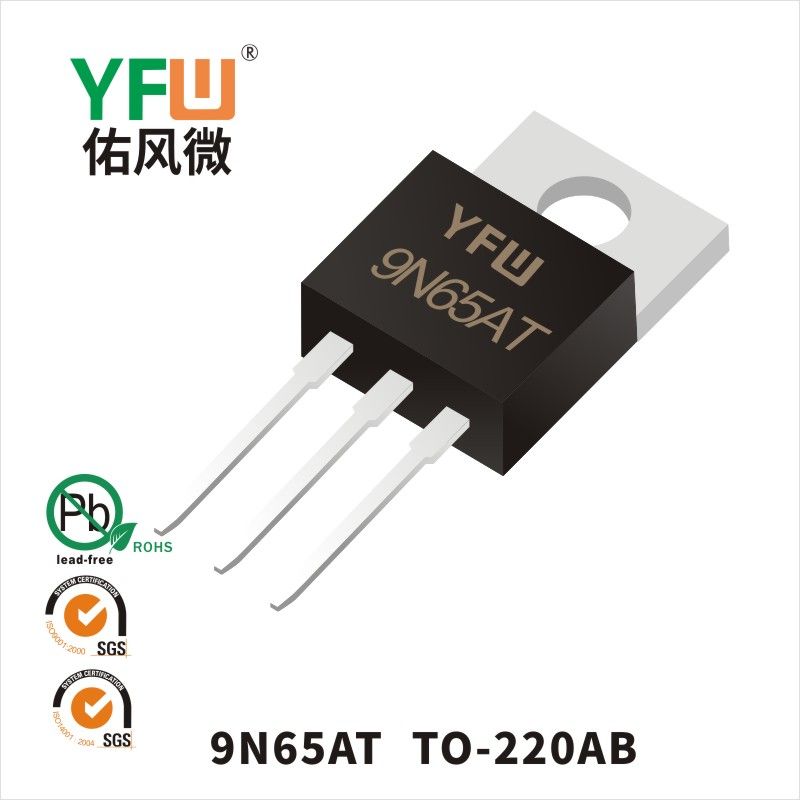

MOS管的三個極

MOS管的三個極

MOS驅動器主要起波形整形和加強驅動的作用:如果MOS管的G信號波形不夠陡峭，在點評切換階段會造成大量電能損耗其副作用是降低電路轉換效率，MOS管發熱嚴重，易熱損壞MOS管GS間存在一定電容，如果G信號驅動能力不夠，將嚴重影響波形跳變的時間.

1.判定柵極G

將萬用表撥至R×1k檔分別測量三個管腳之間的電阻。若發現某腳與其字兩腳的電阻均呈無窮大，并且交換表筆后仍為無窮大，則證明此腳為G極，因為它和另外兩個管腳是絕緣的。

2.判定源極S、漏極D

在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。

3.測量漏-源通態電阻RDS（on）

將G-S極短路，選擇萬用表的R×1檔，黑表筆接S極，紅表筆接D極，阻值應為幾歐至十幾歐。

由于測試條件不同，測出的RDS（on）值比手冊中給出的典型值要高一些。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典型值）。

測試步驟：

MOS管的檢測主要是判斷MOS管漏電、短路、斷路、放大。其步驟如下：

1、把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，好的表針指示應該是無窮大。如果有阻值沒被測MOS管有漏電現象。 2、用一只100KΩ－200KΩ的電阻連在柵極和漏極上，然后把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，這時表針指示的值一般是0，這時是下電荷通過這個電阻對MOS管的柵極充電，產生柵極電場，由于電場產生導致導電溝道致使漏極和源極導通，故萬用表指針偏轉，偏轉的角度大，放電性越好。

3、把連接?xùn)艠O和源極的電阻移開，萬用表紅黑筆不變，如果移開電阻后表針慢慢逐步退回到高阻或無窮大，則MOS管漏電，不變則完好 4、然后一根導線把MOS管的柵極和源極連接起來，如果指針立即返回?zé)o窮大，則MOS完好。
