MOS管的GS端的結電容充電與NPN三極管驅動NMOS問題

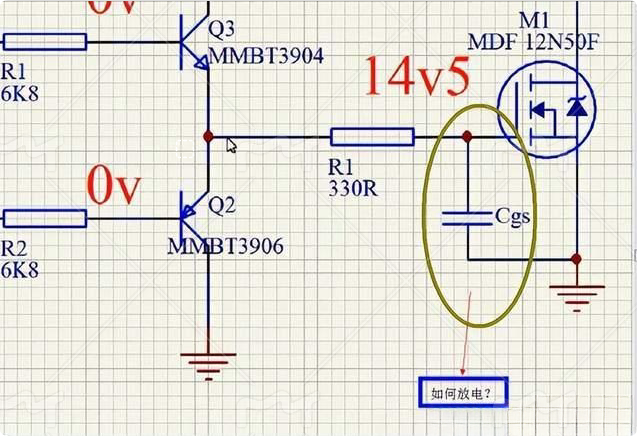

問題一、如果MOS管的GS端的結電容充電后沒有電阻放電，那MOS管會一直開通嗎？

一般我們?cè)O(shè)計這個MOS管的驅動電路的時候，這個MOS管的gs端有一個寄生結電容，通常在設計電路時讓這個gs端開通后，當關閉時還需要把這個Gs端的電容的電放電，那么使用一個電阻，我們現在有個問題：

假如這個我不設計一個放電電阻，這個gs端的結電容是不是一直會存在這個開通電壓值？那么這個MOS管是不是會保持一段長時間的開通？

問題二、我用一個NPN三級管驅動一顆NMOS 輸入是PWM的方波 如圖 怎么在MOS管的G極變成了尖波

我用一個NPN三級管驅動一顆NMOS 輸入是PWM的方波 如圖 怎么在MOS管的G極變成了尖波

輸入PWM信號

MOS管G極

麻煩看看 難道是因?yàn)?a target="_self">MOS管的寄生電容引起的 我要怎么改電路才能好點。

注：我在風扇的兩端并聯了一個220uf的大電容 原理圖里面沒有畫上去，已經消除了風扇的感性到mos管d極的已經接近直流了，我現在納悶的是怎么在mos管g極變成了尖波，理論上應該是方波而現在的現象是高電瓶沒有馬上高上去好像有個充電過程怎么消除。

上期解答：

上期解答一、MOS管G端到地是存在一個阻抗的，一般在MΩ級以上，所以放電會很慢，建議還是接個10K左右的電阻。

上期解答二、DR111，10K值太大了，改1K波形會好很多
