#MOSFET橋式整流器在PC電源中的應用

一、定義

MOSFET橋式整流器是一種采用MOSFET器件實現的橋式整流電路，用于將交流電轉換為直流電。它主要由四個MOSFET組成，可以實現高效的電能轉換。

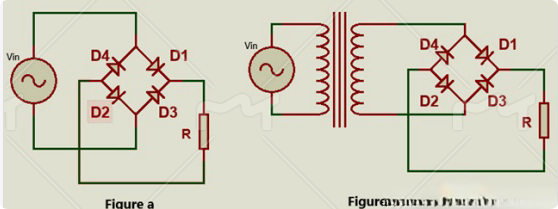

整流橋電路圖

二、工作原理

當輸入的交流電為正半周時：

MOSFET1和MOSFET4導通，MOSFET2和MOSFET3截止，此時電流從輸入端流向了輸出端；

當輸入的交流電為負半周時：

MOSFET2和MOSFET3導通，MOSFET1和MOSFET4截止，此時電流依舊是從輸入端流向輸出端。

通過這種切換，MOSFET橋式整流器能將交流電轉換為直流電，實現了交流電信號的正負半周期均可導通，從而完成整流功能。

三、MOSFET橋式整流器的優缺點

相比傳統的二極管整流，MOSFET橋式整流有以下優勢:

1. MOSFET 的導通電阻較小，在整流過程中功率損耗較低，整流效率更高。

2. 可控性比較強，能夠?qū)崿F(xiàn)更精確的電壓和電流控制。

3. 壽命更長，高溫工作環境下更加穩定。

但其也存在一定的缺點：

1. 在開關（導通與截止）過程中，存在電磁干擾。

2. 輸出電壓時存在紋波，對后續電路存在一定的影響。

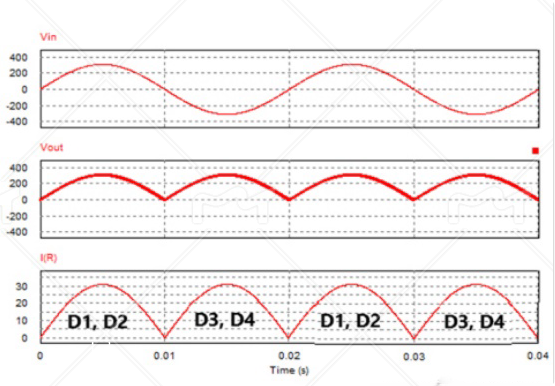

輸出電壓電流波形

四、MOSFET橋式整流器在PC電源中的應用

MOSFET橋式整流器常用于PC電源，它可以通過將交流電轉換為直流電供電腦內部各個部件使用。

它可以提高電源的效率和可控性，與此同時能夠減小電源的體積。

通過橋式整流的工作方式（上面已經提到），MOSFET橋式整流器可以將輸入的交流電轉換為直流電，并且輸出電壓的紋波較小，效率較高。

在這里需要注意，其在工作時需要配合濾波電容使用，起到減小輸出電壓的紋波的作用。

帶濾波電容的橋式整流電路
