日期：2023-03-29 分類：產品知識 瀏覽：1959 來源：廣東佑風微電子有限公司
整流二極管M7電路出現問題時，M7可以用什么來替換？貼片整流二極管M7和A7有什么區別？
M7是一種硅整流二極管，硅整流二極管是一種用于將交流電的半導體器件。整流二極管可用半導體鍺或硅等材料制造，M7和A7都是硅整流二極管，單向?qū)щ娦?、高擊穿電壓、低反向漏電流、高溫性能良好，主要用于各種電源整流電路。
一般來說，高反向電壓的整流二極管可以代換低反向電壓的整流二極管，高整流電流值高的二極管可以代換低整流電流值的二極管。比如M7二極管可以代換M6、M5、M4、M3、M2、M1，A7貼片二極管可以代換A6、A5、A4、A3、A2、A1，對應的反向重復峰值電壓分別為800V、600V、400V、200V、100V、50V。

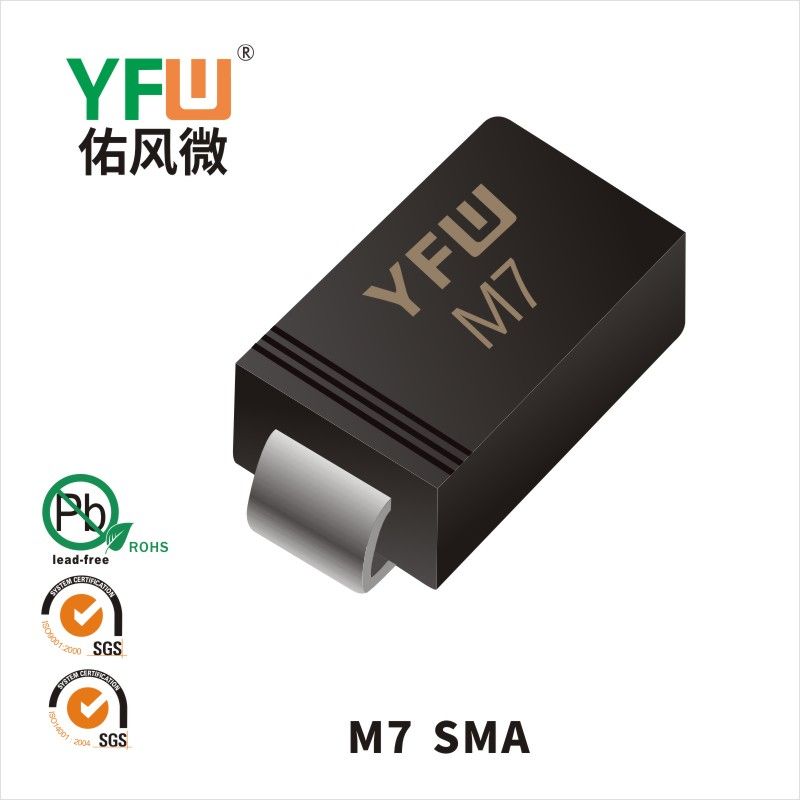

M7和A7最大的區別在于封裝形式，二極管M7封裝是SMA/DO-214AC，二極管A7封裝是SOD-123FL，M7的體積要比A7大。M7的正向不重復浪涌電流要比A7的大5A，結溫相差5°C。M7和A7之間，最主要的區別還是在于封裝形式。在實際應用中，二極管M7和A7是可以相互代替的。
如何判斷M7貼片二極管的好壞？
這取決于在二極管M7兩段測量的電阻。如果正向電阻很小，反向電阻很大，則說明異常。正常的M7二極管正向?qū)ǎ聪蚪刂埂?/p>
