可控硅 VS (三極管 /場效應管）

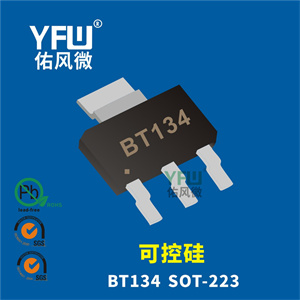

可控硅是一種特殊的二極管,是可控硅整流元件的簡稱.是一種具有三個PN 結的四層結構的大功率半導體器件,一般由兩晶閘管反向連接而成.它的功用不僅是整流,還可以用作無觸點開關以快速接通或切斷電路,實現將直流電變成交流電的逆變,將一種頻率的交流電變成另一種頻率的交流電等等

可控硅二極管可用兩個不同極性（P-N-P和N-P-N）晶體管來模擬.當可控硅的柵極懸空時,BG1和BG2都處于截止狀態,此時電路基本上沒有電流流過負載電阻RL,當柵極輸入一個正脈沖電壓時BG2道通,使BG1的基極電位下降,BG1因此開始道通,BG1的道通使得BG2的基極電位進一步升高,BG1的基極電位進一步下降,經過這一個正反饋過程使BG1和BG2進入飽和道通狀態.電路很快從截止狀態進入道通狀態,這時柵極就算沒有觸發脈沖電路由于正反饋的作用將保持道通狀態不變.如果此時在陽極和陰極加上反向電壓,由于BG1和BG2均處于反向偏置狀態所以電路很快截止,另外如果加大負載電阻RL的阻值使電路電流減少BG1和BG2的基電流也將減少,當減少到某一個值時由于電路的正反饋作用,電路將很快從道通狀態翻轉為截止狀態,我們稱這個電流為維持電流.在實際應用中,我們可通過一個開關來短路可控硅的陽極和陰極從而達到可控硅的關斷
