電源的正負極一旦接反,就會導致很多電子元器件燒毀,其中主要的緣由是因為電流過大導致器件被擊穿,因此實際應用中必須采取防止接反的措施。
以下常見的四種防反接電路設計,全是干貨!

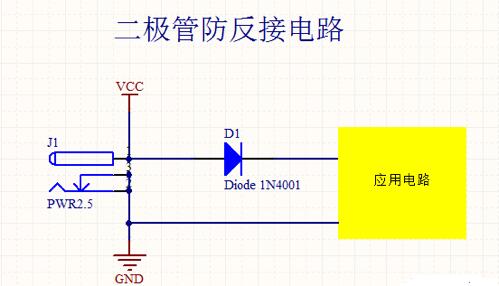

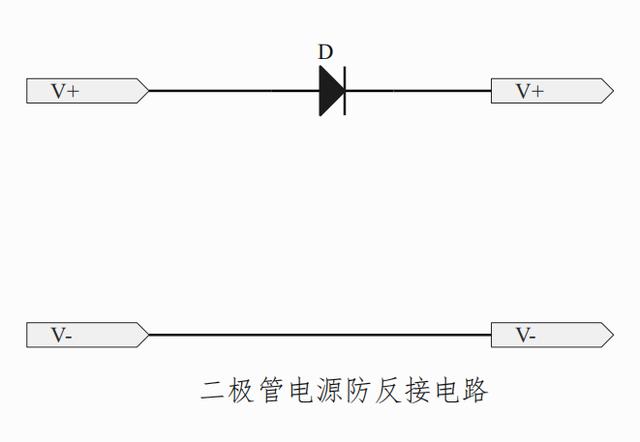

01.二極管串聯
利用其正向?qū)?、反向截止的特性,在正電源的輸入端串?lián)一個正向二極管:
二極管導通,電路板工作。當電源接反時,二極管截止,電源無法形成回路,電路板不再工作,可以有效防止電源接反問題。
![1714360743242104.jpg 6d81800a19d8bc3e748f549a6c493513a9d3452f[1].jpg](/uploads/admin/1/remote/676a200c9896b.png)
![1714360750211985.jpg d000baa1cd11728b8e8bc504263e50c3c2fd2c46[1].jpg](/uploads/admin/1/remote/676a200d1cdd0.png)
不過,在這里要注意:正常工作時要考慮二極管上產生0.7V的電壓降,這可能會導致電路不工作,因此對供電電壓有嚴格要求的電路不建議使用。

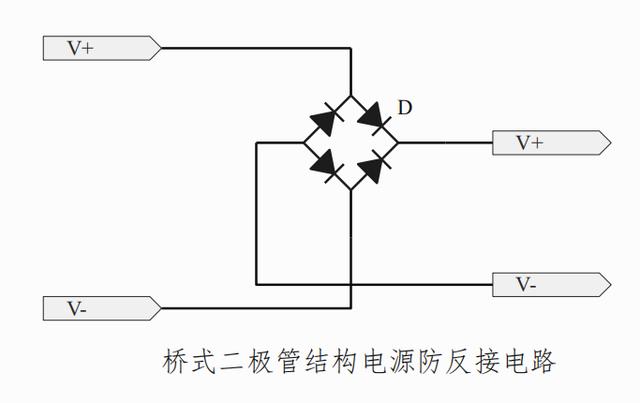

02.整流橋型
這個電路工作原理并不復雜,無論輸入全橋整流器的電源極性怎么樣,輸出始終是固定的。因此不管是正接還是反接 ,電路都能夠保持工作。
![1714360756923956.jpg 908fa0ec08fa513dd263e5f5d3afc6f6b3fbd925[1].jpg](/uploads/admin/1/remote/676a200d76315.png)
不過要注意的是全橋 整流器會產生約1.5V的電壓降。

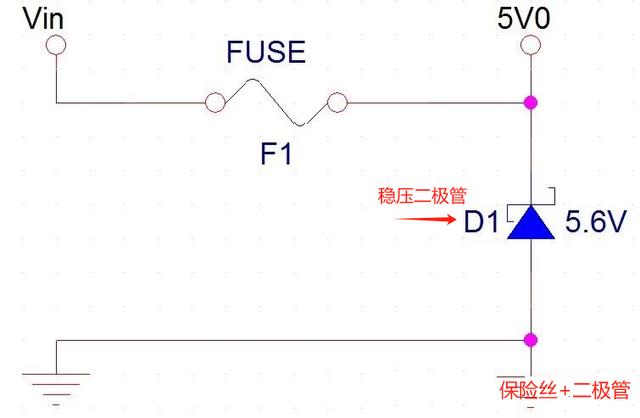

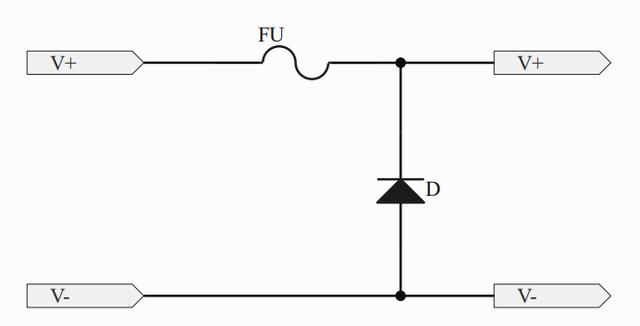

03.保險絲+穩壓二極管
這種電路設計可以防止反接,也可以防止過壓。其工作原理如下:
![1714360761452048.jpg aa64034f78f0f73628989601e4972014eac41398[1].jpg](/uploads/admin/1/remote/676a200dca948.png)

當電源Vin接反時,二極管D1正向?qū)?,負載的負壓是二極管的導通電壓Vf,Vf一般比較低并不會燒毀后級負載電路。
與此同時,Vin反接,D1正向?qū)?,電壓主要落在F1上,在開始時電路會迅速上升,直到超過F1的熔斷電流,保險絲F1熔斷,電源斷開(此時不會因為電流過大而燒壞D1)。
04、低內阻MOS管(NMOS & PMOS)

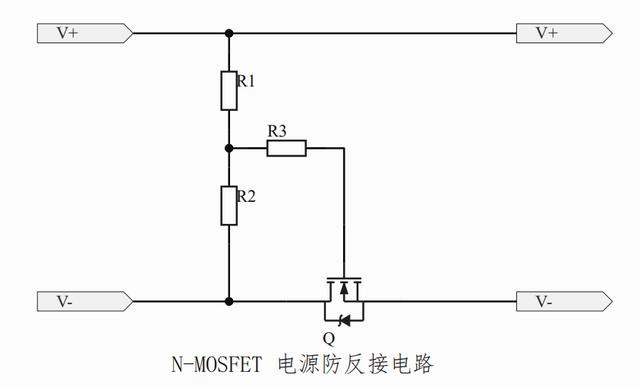

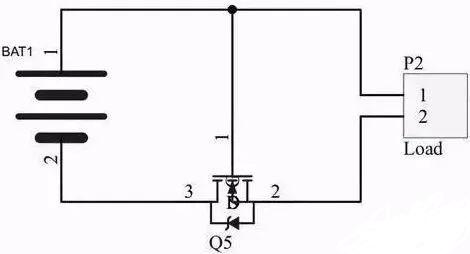

(NMOS防反接)

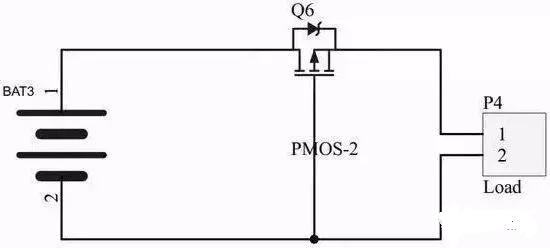

(PMOS防反接)
當電源正常接入時,MOS管導通;當電源反接時,MOS管截止,達到反接保護。
NMOS和PMOS都能達到防反接的功能,具體在往期VBsemi小編也有講過(需要的友友們可以去翻),不過兩者的連接方式不一樣。
正常通電時電路保持工作,反接電源時,電路不工作,并達到電源反接保護功能。
在實際應用中,在PMOS柵極與源極之間加個電阻會更好。相比NOMS導通需要Vgs大于閾值電壓,由于其開啟電壓可以為0,DS之間的壓差不大,比NMOS更具有優勢。
![1714360782450299.jpg 8718367adab44aedba7d710b5dde140ca08bfb7b[1].jpg](/uploads/admin/1/remote/676a200f4da93.png)
MOS管因工藝提升,其導通內阻較小等優勢,很多都是毫歐級,甚至更小,其對電路的壓降,功耗造成的損失特別小,甚至可以忽略不計。
因此選擇MOS管對電路進行保護是比較常見的。
