FR107二極管特性與應用

 FR107二極管特性與應用

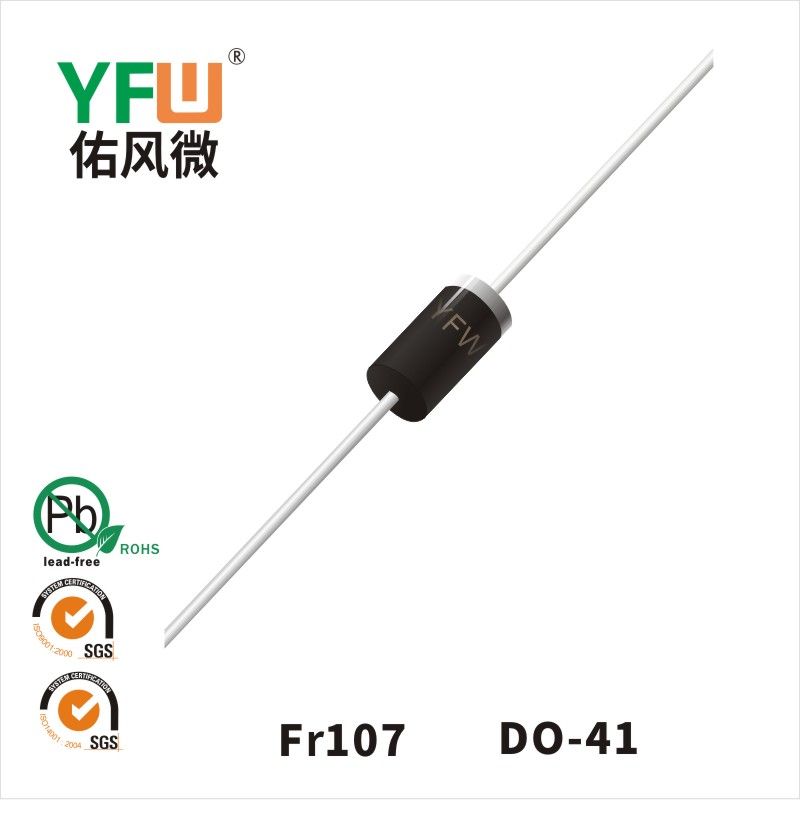

   FR107是無鉛環保型貼片1000V/1A快恢復二極管，采用DO-41封裝，恢復時間500ns。

   FR107二極管嚴格意義上屬于快速恢復整流二極管的一種，被應用在電路系統中時它可以將交流電能轉變?yōu)橹绷麟娔?。FR107在實際應用過程中具有非常鮮明的單向?qū)щ娦?，反向漏電流小，高溫性能良好。由于具備快速恢復的特性，因此該型號?a href=http://www.yeppo.cn/cn/erjiguan-p1-1.html>二極管恢復時間很短，這一特點也使其非常適用于高頻整流領域內。在參數方面，F(xiàn)R107二極管的反向恢復時間為250ns，其本身的最大正向電流為1A，反向耐壓為1000V，這些都是使其被廣泛應用在電子制造行業中的原因之一。

  FR107快恢復二極管技術參數

    封裝方式：DO-41

    電流參數：AV=1A/IFSM=30A/IR=10uA

    電壓參數：URRM=1000V/URMS=700V/UDC=1000V/VF=1.28V

    電壓, Vrrm:1000V

    正向電壓 Vf 最大:1.28V

    時間, trr 最大:500ns

    封裝形式:DO-41

 萬用表檢測FR107二極管的極性與好壞

  檢測原理：根據二極管的單向?qū)щ娦赃@一特點性能良好的二極管，其正向電阻小，反向電阻大；這兩個數值相差越大越好。若相差不多說明二極管的性能不好或已經損壞。測量時，選用萬用表的“歐姆”擋。一般用R x100或R xlk擋，而不用Rx1或R x10k擋。因為Rxl擋的電流太大，容易燒壞二極管，R xlok擋的內電源電壓太大，易擊穿二極管.測量方法：將兩表棒分別接在二極管的兩個電極上，讀出測量的阻值；然后將表棒對換再測量一次，記下第二次阻值。若兩次阻值相差很大，說明該二極管性能良好；并根據測量電阻小的那次的表棒接法(稱之為正向連接)，判斷出與黑表棒連接的是二極管的正極，與紅表棒連接的是二極管的負極。
