放大電路篇——如何區分正反饋與負反饋？

反饋是什么？

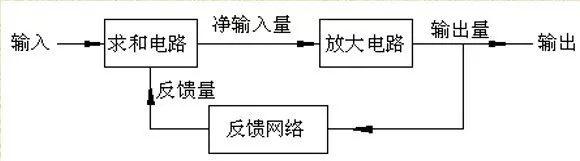

即 將放大電路一部分或者全部的輸出量，通過反饋網絡以一定的方式又引回放大電路的輸入回路中去，以影響點路的輸入信號作用的過程。

正反饋與負反饋

反饋的極性分類，可分為正反饋和負反饋。

正反饋：使放大電路凈輸入量增大的即為正反饋；

負反饋：使放大電路凈輸入量減小的反饋即為負反饋；

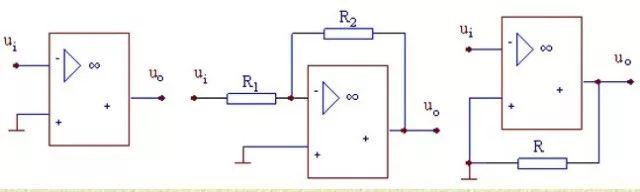

放大電路中有無反饋的判斷：

通過檢查在放大電路的輸出回路與輸入回路之間，是否存在相互聯系的反饋通路，來進行判斷電路中有沒有引入反饋。

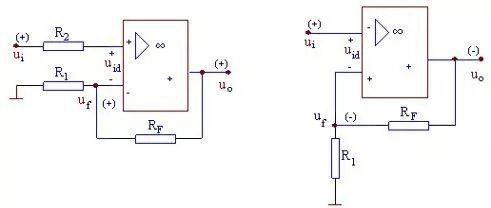

一般判斷“正反”采用的是瞬時極性法，相反，如果反饋信號與原輸入型號的極性相同，則為正反饋；如果反饋信號與原輸入信號極性相反，則為負反饋；

那么，放大電路引入反饋的作用是什么？

放大電路靜態工作點，一般會隨溫度的變化而上下波動，并且放大倍數會不穩定。為了穩定放大電路的靜態工作點，可以采用分壓式工作點穩定電路，在電路中引入一個直流電流負反饋，改善電路中的各項性能。

主要有以下優勢：

1. 降低放大電路的輸出電阻，提高帶負載能力；

2. 提高放大電路的輸入電阻，減少對信號源索取的電流；

3. 減小輸出電壓的非線性失真，改善輸出波形。
