01.ESD管與TVS管的原理

TVS和ESD都是利用二極管反向擊穿特性的原理制成的電壓保護型器件。TVS（Transient Voltage Suppressors），即瞬態抑制二極管，又稱雪崩擊穿二極管。有單向與雙向之分，單向TVS應用在直流電路，雙向TVS應用于交流電路。ESD（Electrostatic Discharge Protection Devices），靜電保護管，又稱瞬態電壓抑制二極管陣列（TVS Array）。ESD 是多個 TVS 晶?；?a href=http://www.yeppo.cn/cn/erjiguan-p1-1.html>二極管采用不同的布局設計成具有特定功能的多路或單路 靜電保護器件。

02.ESD管與TVS管區別

雖說ESD二極管和TVS二極管在工作原理上是一樣的，但是兩者之間的差異還是很大的，主要表現如下：

封裝不同：

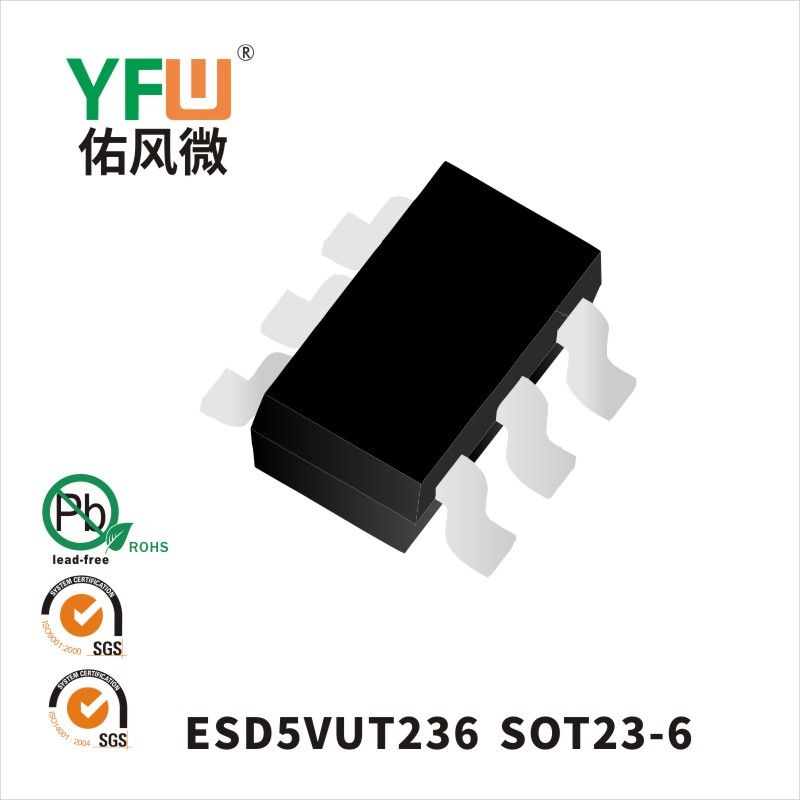

TVS管通常是2個引腳，常用封裝DO-218AB、SMA/DO-214AC、SMB/DO-214AA、SMC/DO-214AB;ESD管通常是2以上或多個腳,常用封裝SOT-23,SOD-523,DFN0603、SOD-323，SOT23-6,SOT-8等。

功率范圍不同：

TVS管功率大，范圍廣，常用有200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W及以上。而ESD管功率小，常用功率有50W、90W、100W、200W、350W、400W、450W、500W等。

應用對象不同：

TVS管常用輸入端的浪涌抑制或輸出端的電壓抑制和保護，針對來自附加在電路本身瞬間電壓，如雷擊、元件突變、感容負載放電等。ESD管常用于輸入輸出端接口電路、靜電敏感器件或靜電敏感局部電路，主要針對非電路本身的帶電體，如人體靜電、機械漏電、空氣放電等。

 應用場合不同：一般對頻率要求不高且小功率范圍內TVS和ESD的應用沒有較為嚴格的區分，但在中低頻、高電壓大電流場合，多采用TVS作為電壓保護器件，高頻、超高頻低電壓小電流多用ESD，具體需要看應用產品的要求來定。
