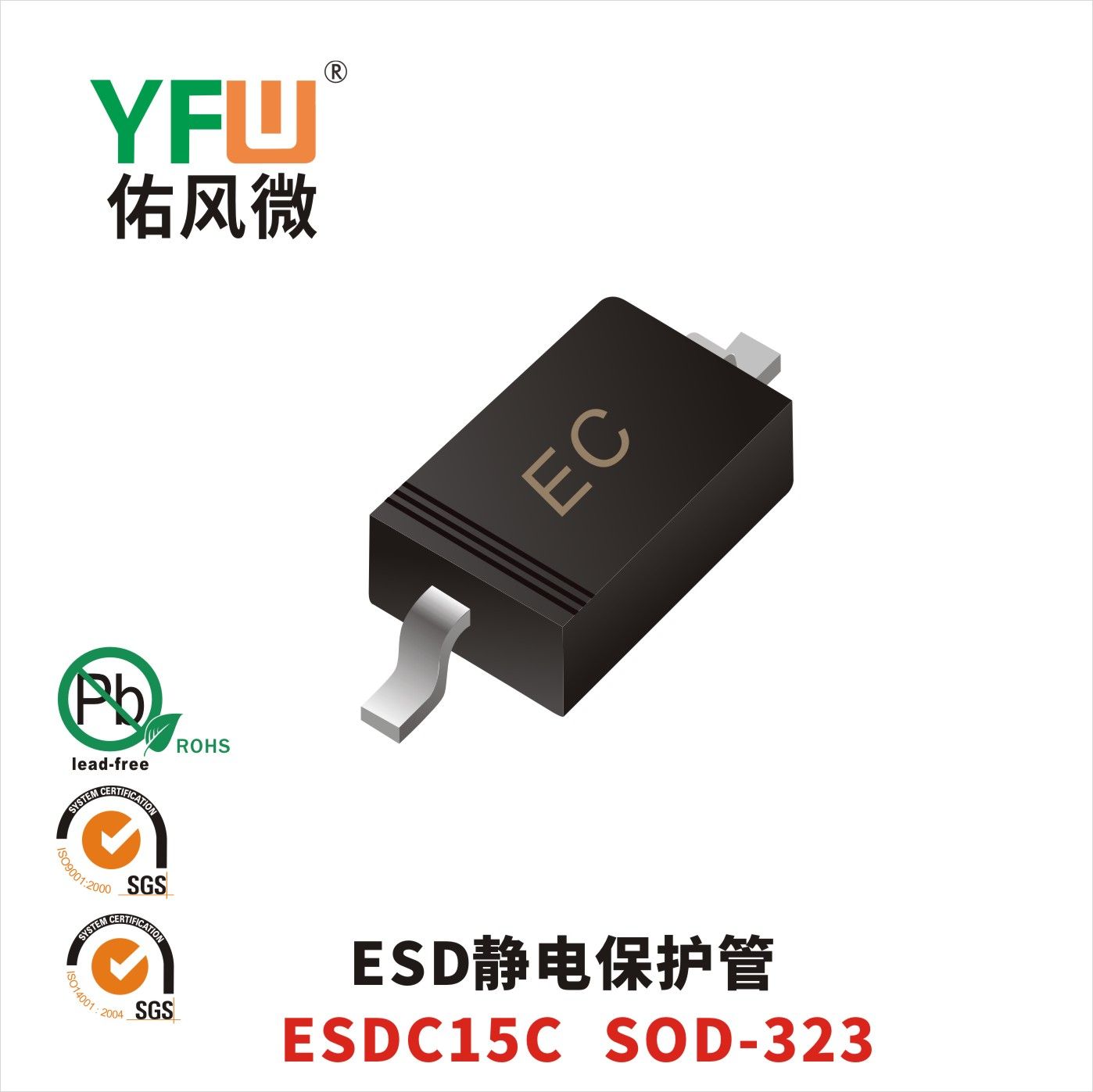

ESD保護二極管原理

ESD放電二級管是一種過壓、防靜電保護元件，是為高速數據傳輸應用的I/O端口
保護設計的器件。ESD保護器件是用來避免電子設備中的敏感電路受到ESD（靜電放電）的影響。

ESD是本世紀中期以來形成的以研究靜電的產生與衰減、靜電放電模型、靜電放
電效應如電流熱（火花）效應（如靜電引起的著火與爆炸）和電磁效應（如電磁干擾）
等的學科。近年來隨著科學技術的飛速發展、微電子技術的廣泛應用及電磁環境越來越
復雜，對靜電放電的電磁場效應如電磁干擾（EMI）及電磁兼容性（EMC）問題越來越
重視。

ESD靜電保護有兩種元件，一種是硅基材料的，一種是高分子材料的！ 工作原理是
不一樣的！ 硅基材料的原理和TVS管都是差不多的！ 先鉗位高電壓，然后放電泄地！

　ESD靜電二極管、ESD靜電保護器、ESD保護二極管等保護器件最關鍵的參考系數有以下三點：

　1.快速響應時間

　2.低箝位電壓

　3.高電流浪涌承受能力　　

ESD二極管原理：將ESD靜電保護二極管并聯于電路中，當電路正常工作時，它處于截止狀態（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝
制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。

       當電壓超過二極管的導通電壓的時候，就導通接地放掉，正常信號一般達不到導通
電壓，不會達到該電壓，所以不會通過地損耗，而ESD電壓一般超過導通電壓，會使二
極管導通，ESD電壓通過接地放掉，不打壞儀器內部。
