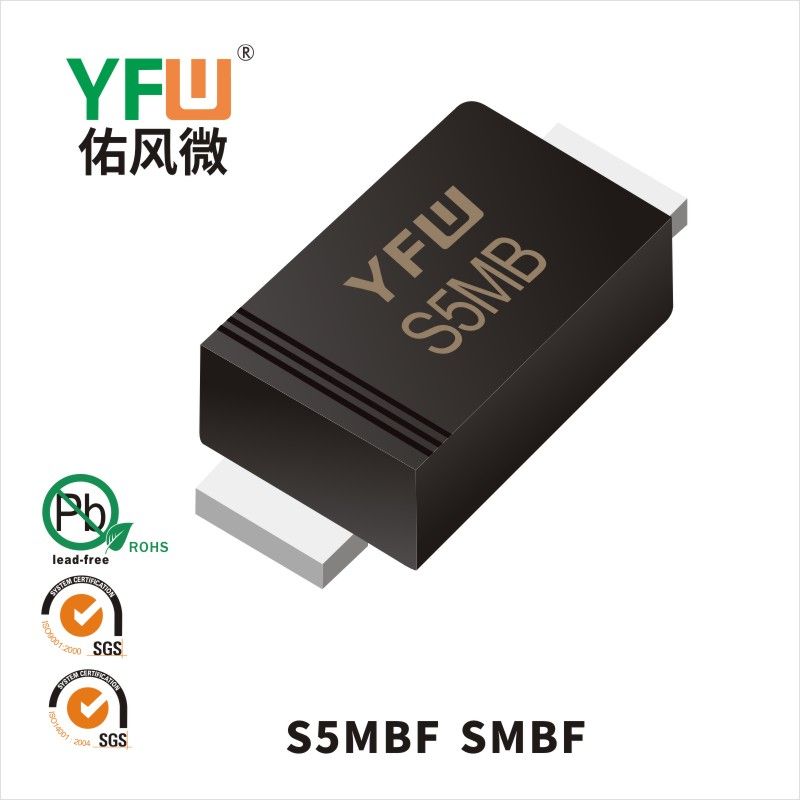

二極管整流器件主要參數、選型、應用

二極管整流器件主要參數、選型、應用

二極管在電子電路中的應用很廣泛，如何根據參數選型，選型應該滿足什么條件？

1、整流主要參數：

VRRM:最大重復峰值反向電（反向擊穿電壓）

I(AV): 最大正向平均電流

VF:最大正向電壓（導通時二極管兩端的最大電壓）、

IR:最大反向電流（漏電流）

Trr:最大反向恢復時間

IFSM:正向峰值浪涌電流

2、一般整流電路整流橋的選型計算

VRRM≥（1.25√2umax +（1.25√2umax）20%）(umax最大輸入電壓）

假設輸入交流電壓為265V，計算以上

            VRRM=1.25*1.414*265=468+0.2*468=562V，實際選用600V

I(AV)≥PO/ηuiminCOSφ    (PO最大輸出功率，η效率=I0V0/Ii?Vi?100%，uimin最小輸入電壓。

COSφ=P/S=P/√P2+Q2    (P:有功功率，S：視在功率，Q：無功功率，一般功率因數0.5-0.7）

假設輸出功率為100W,效率為88%，最小輸入電壓為85V，計算得出：

I(AV)≥100/0.88?85?0.6  =2.23A,通常選用4A，但實際中根據電路結構、散熱空間、使用場合等因素，留有較大余量,100W電源實際選型多選用6-8A的電流。
