電路中mos管的好壞應如何辨別

電路中mos管的好壞應如何辨別

mos管又叫場效應管，是英文MOSFET的縮寫，主要應用電子類產品。在使用過程中，都會出現mos管無法使用的情況，那我們要如何去分辨電路中mos管的好壞呢？

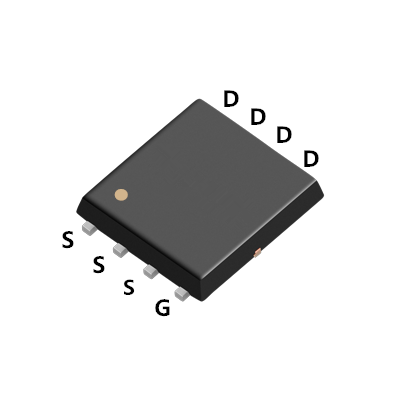

一、正面引腳排列為GDS；將萬用表打到二極管檔，紅筆接S黑筆接d，此時約有幾百歐姆，反接測為開路；然后黑筆接D，紅筆接觸G，紅筆接s，此時如果顯示值比之前測量值小很多，說明mos管是好的。

二、加速過程中，如24V電源，MOS管的柵極電壓應為14V當電源為36V時，MOS管的柵極電壓應為26V。此時，漏極和源極之間的電壓應隨著加速度而降低。如果電壓不降，電機不旋轉，就是mos管本身斷路。

三、將萬用表設在R×l0k檔，紅色探頭接S針，黑色探頭接D針；然后，紅色探針連接到S引腳，黑色探針連接到G引腳。mos管的漏阻和源阻應該用∑表示，證明mos管完好無損。如果指示值很小或為0，則表示mos管已經損壞。

四、紅色探針接漏電極(D)，黑色探針接源電極(S)，內部續流二極管導通，呈現二極管特性，電阻接近0，不應視為mos管損壞；將紅黑探頭倒置，測試S、D極為∩，即應視為完好。

五、對于無刷電機，無論有無輸出，都要用數字表DC電壓文件分別測量三相線。如果沒有輸出，則應按上述方法進一步確認和測試mos管故障。

六、當mos管的漏極D與不工作時的電源電壓一致時，如果漏極D電壓很低或沒有電壓，對于無刷電機，可能會使電機繞組斷裂；對于有刷電機，電刷或換向器可能有問題。
