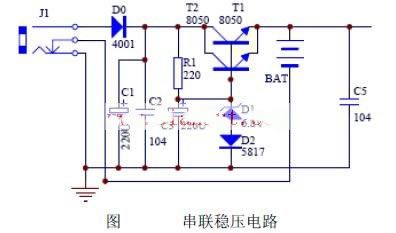

　　什么是串聯穩壓整流二極管電路？它的工作原理是什么？如下圖：

　　原理：電路由極性保護二極管、濾波電容、電源調整管、穩壓二極管與限流電阻等組成。D0為極性保護二極管，其作用是防止外接電源極性接反時，燒壞電路元器件，C1、C2為電源濾波電容，C3為電子濾波電容，T1、T2三極管為電源調整管，R1電阻給調整管T1、T2基極提供偏置電壓，R1又是D1的限流電阻，R1的大小決定于整機電流的大小。

　　D1為T(mén)1、T2調整管的基極穩壓二極管，D2為肖特基二極管是鍺材料，正向壓降約為0.3V，其作用是在電路中給調整管基極提升電壓，使發射極的輸出電壓增高，給7738VCC提供電壓，增大7738輸出功率。

　　所以，在電路中R1決定輸出電壓的穩定性，如果阻值增大會使輸出電壓紋波增大，減小將會造成耗電量增加，阻值太小可能會燒毀穩壓管D1。

　　以上為串聯穩壓二極管電路的工作原理。若想了解更多的二極管電路知識，歡迎來電我司，我司將竭誠為你服務。
